कैडमियम निकल बैटरी, आयरन निकल बैटरी पूर्ण स्वचालित प्लेट भ्रूण उत्पादन लाइन

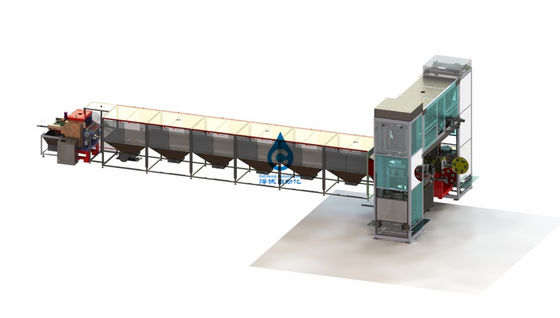

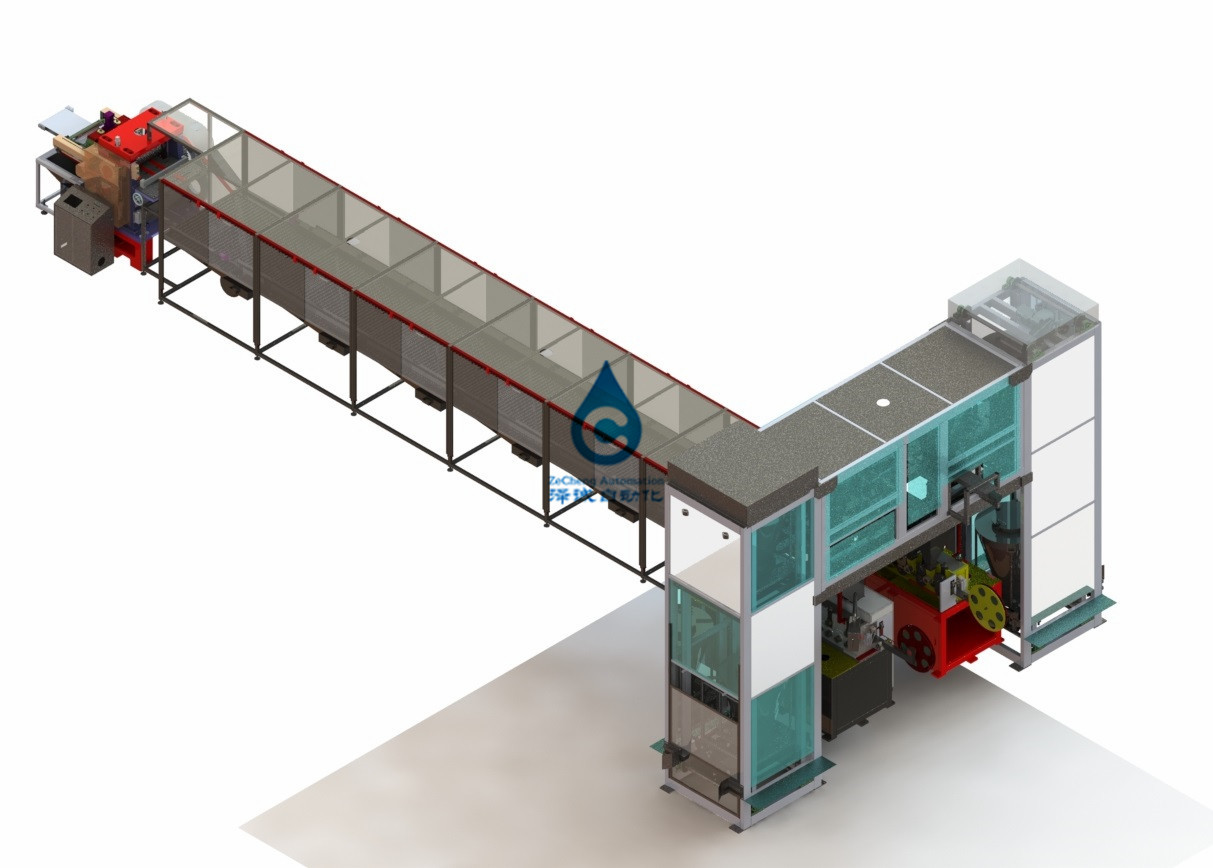

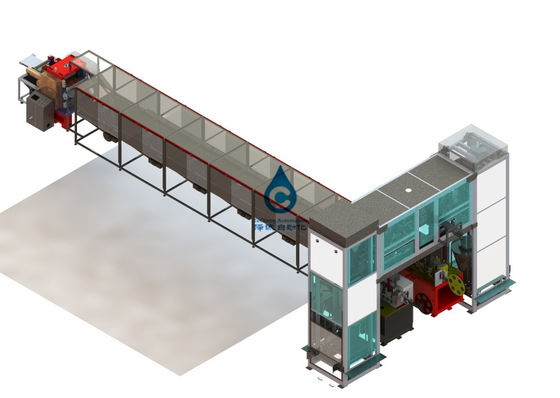

1.7। उपकरण विधानसभा ड्राइंग

बैग बैटरी के पैड के खाली के लिए उत्पादन लाइन के 2 मुख्य उपकरण और सुविधाएं

2.1.Auto-फीडर

2.1.1 2.1Design आवश्यकताएँ

2.1.1.1 material कर्मचारियों को कार को सील करने की सामग्री (250 किलोग्राम के बारे में भार का भार) से स्वचालित फीडर लिफ्ट प्लेटफॉर्म और लॉक तक भरना होगा, स्वचालित फीडिंग मशीन शुरू करना, कार को उच्च तक सील करना, मोटर कार चलाना क्षैतिज रूप से तय किए गए हॉपर आउटलेट को स्थानांतरित करने के लिए, निश्चित हॉपर इंटरफ़ेस स्वचालित रूप से उठता है और कार के डिस्चार्जिंग माउथ डॉकिंग, कार आउटलेट वाल्व को स्वचालित रूप से सील करता है, हॉपर के अंदर तय की गई स्वचालित सामग्री, सील की पूरी प्रक्रिया, कोई सामग्री रिसाव नहीं होता है।

2.1.1.2 delivery विशेषताएं: स्वचालित खिला, स्वचालित वितरण, मैनुअल ऑपरेशन को कम करना, प्रक्रिया सील करना, धूल प्रदूषण को कम करना।

2.1.2उपकरण के मुख्य भागों

2.1.3． 2.1.3। Technical Parameter तकनीकी मापदंड

२.१.४ 2.1इप्सन आरेख

2.1.5 2.1 मुख्य उपकरण भागों

2.1.5.1．Frame system: channel steel, i-steel welded structure, stable and reliable; 2.1.5.1 i फ्रेम प्रणाली: चैनल स्टील, आई-स्टील वेल्डेड संरचना, स्थिर और विश्वसनीय; The feed lifting motor adopts variable frequency motor, the speed is adjustable, and the guide rail on both sides adopts i-steel structure, which is stable and reliable in the lifting process. फीड उठाने वाली मोटर चर आवृत्ति मोटर को गोद लेती है, गति समायोज्य होती है, और दोनों तरफ की गाइड रेल मैं-स्टील संरचना को अपनाती है, जो उठाने की प्रक्रिया में स्थिर और विश्वसनीय होती है। The whole frame is sealed with transparent PE plate, with sealed door on both sides, which is convenient for maintenance. पूरे फ्रेम को पारदर्शी पीई प्लेट के साथ सील किया गया है, जिसमें दोनों तरफ सील दरवाजा है, जो रखरखाव के लिए सुविधाजनक है।

2.1.5.2. 2.1.5.2। Sealing carriage: the sealing carriage frame is made of 8040 square welding, four load-bearing cardan wheels at the bottom, and the hopper is made of mirror stainless steel. सीलिंग कैरिज: सीलिंग कैरिज फ्रेम 8040 वर्ग वेल्डिंग, चार लोड-बेयरिंग कार्डन पहियों के नीचे से बना है, और हॉपर दर्पण स्टेनलेस स्टील से बना है। Sealing carriage discharge port with plug valve discharge switch, top cover seal. प्लग वाल्व डिस्चार्ज स्विच, टॉप कवर सील के साथ सीलिंग गाड़ी डिस्चार्ज पोर्ट। The negative material sealing car is equipped with a blanking mixer. नेगेटिव मटीरियल सीलिंग कार एक ब्लैंसिंग मिक्सर से लैस है।

2.2 बार बार पैकिंग मशीन है

2.2.1. 2.2.1। Design requirements डिजाइन की आवश्यकताएं

2.2.1.1．This machine is suitable for the production of small strip of low, medium and high ratio battery plate. 2.2.1.1 of यह मशीन कम, मध्यम और उच्च अनुपात बैटरी प्लेट की छोटी पट्टी के उत्पादन के लिए उपयुक्त है। It is simple and convenient to adjust and replace the tooling wheel. टूलींग व्हील को समायोजित करने और बदलने के लिए यह सरल और सुविधाजनक है। Stable and reliable operation of equipment; उपकरणों का स्थिर और विश्वसनीय संचालन; Complete lubrication, reliable and easy operation; पूर्ण स्नेहन, विश्वसनीय और आसान संचालन; Rich material collection is complete, reliable and convenient. समृद्ध सामग्री संग्रह पूर्ण, विश्वसनीय और सुविधाजनक है। The process of powder coating is carried out under sealed environment to reduce dust pollution. पाउडर कोटिंग की प्रक्रिया धूल के प्रदूषण को कम करने के लिए सील पर्यावरण के तहत की जाती है। Doors and Windows are sealed with organic glass panels for easy observation, opening and closing. आसान अवलोकन, उद्घाटन और समापन के लिए दरवाजे और विंडोज को कार्बनिक ग्लास पैनलों के साथ सील किया गया है। The dustproof facility is complete, convenient, reliable and beautiful. डस्टप्रूफ सुविधा पूर्ण, सुविधाजनक, विश्वसनीय और सुंदर है।

2.2.1.2 तकनीकी प्रक्रिया: निचली स्टील बेल्ट फ्रेम, लोअर स्टील बनाने, प्राथमिक पाउडर भरने (स्क्रैपर), पुलवराइजेशन, सेकेंडरी पाउडर भरने (स्क्रैपर), ऊपरी स्टील बेल्ट फ्रेम, ऊपरी और निचले स्टील बेल्ट का संयोजन, मार्गदर्शक, पुल बढ़त। झुकना, बाहर निकालना, काटना।

2.2.2। उपकरणों के मुख्य घटक

• 2.2.4।उपकरण आरेख

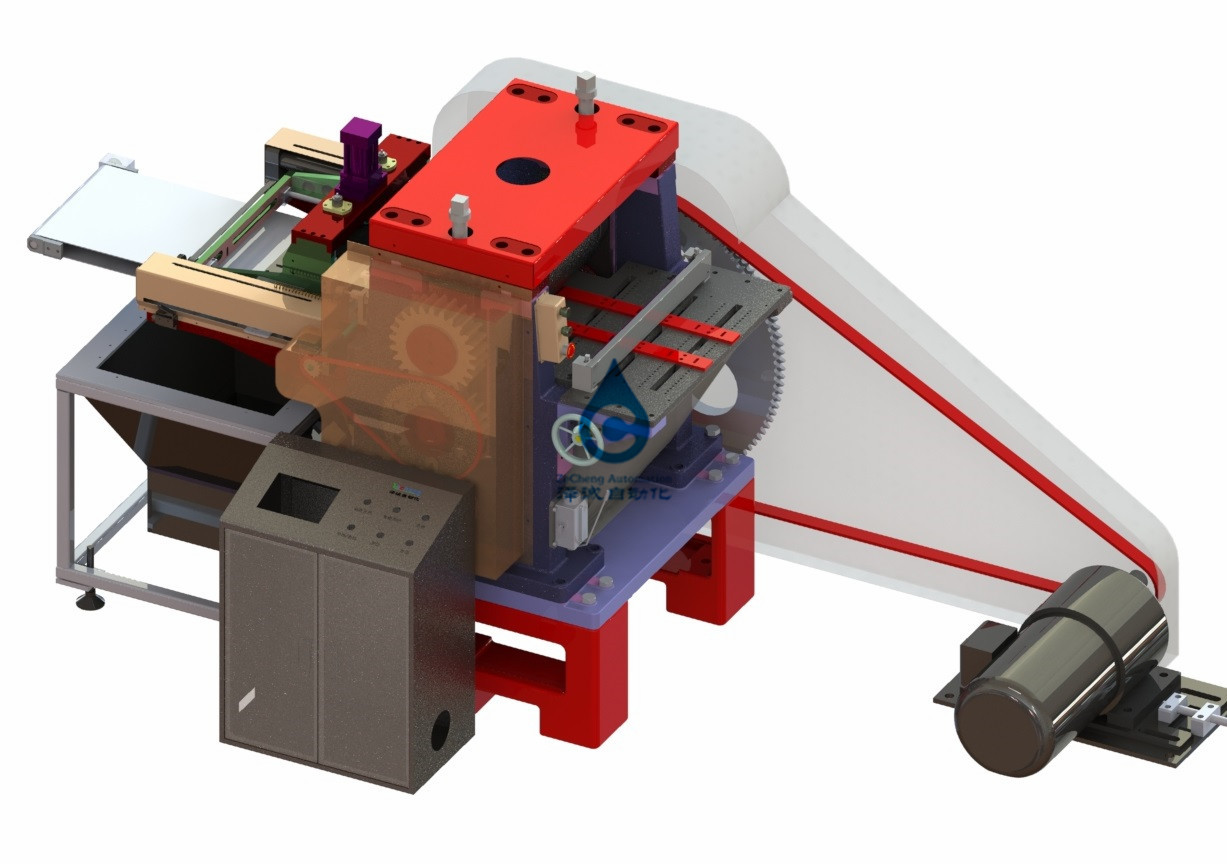

• 2.2.5． 2.2.5। Equipment diagram उपकरण आरेख

2.2.5.1 रैक प्रणाली:

2.2.5.1.1 संरचना की घोषणा: Use 80120 square welding structure, surface baking paint, the main color of equipment appearance GSB05-1426-20018 PB07 light (iron) blue. 80120 वर्ग वेल्डिंग संरचना, सतह बेकिंग पेंट, उपकरण उपस्थिति का मुख्य रंग GSB05-1426-20018 PB07 प्रकाश (लोहा) का उपयोग करें। The table panel is made of 20 thick steel plates. टेबल पैनल 20 मोटी स्टील प्लेटों से बना है। The material collection groove is welded with stainless steel plate. सामग्री संग्रह नाली स्टेनलेस स्टील प्लेट के साथ वेल्डेड है। The drive system is driven by the motor through the gear to the main gear box, driving each tooling wheel. ड्राइव सिस्टम मोटर द्वारा गियर के माध्यम से मुख्य गियर बॉक्स तक संचालित होता है, प्रत्येक टूलिंग व्हील को ड्राइव करता है।

2.2.5.1.2 योजनाबद्ध आरेख:

2.2.5.2 फिक्स्ड बिन

२.२.५.२.१ विध्वंसः:It adopts flexible connection system, with sealing ring on the end face, and sealing material in the blanking section of the sealing car. यह लचीला कनेक्शन प्रणाली को गोद लेती है, जिसके अंतिम छोर पर सीलिंग रिंग होती है, और सीलिंग कार के कंबलिंग सेक्शन में सीलिंग सामग्री होती है। The uniform feeding mechanism of powder material is driven by variable frequency adjustable speed motor, and the rotation speed can be adjusted on the touch screen. पाउडर सामग्री की वर्दी खिला तंत्र चर आवृत्ति समायोज्य गति मोटर द्वारा संचालित है, और रोटेशन की गति को टच स्क्रीन पर समायोजित किया जा सकता है। The material after feeding with uniform speed vibrates through the vibration screen of 10 purposes at high frequency. समान गति के साथ खिलाने के बाद सामग्री उच्च आवृत्ति पर 10 उद्देश्यों की कंपन स्क्रीन के माध्यम से कंपन करती है। The granular material is screened to the material collector, and the qualified material falls onto the conveyor belt and is transported to the powder hopper through the conveyor belt. दानेदार सामग्री को सामग्री संग्राहक में दिखाया गया है, और योग्य सामग्री कन्वेयर बेल्ट पर गिरती है और कन्वेयर बेल्ट के माध्यम से पाउडर हॉपर में ले जाया जाता है। Under the conveyor belt a cleaning brush. कन्वेयर बेल्ट के तहत एक सफाई ब्रश। The powder hopper adopts mirror stainless steel structure, and the inner wall is smooth and clean to ensure smooth discharge. पाउडर हॉपर दर्पण स्टेनलेस स्टील संरचना को गोद ले, और चिकनी निर्वहन सुनिश्चित करने के लिए भीतरी दीवार चिकनी और साफ है। There is a rotating valve at the bottom, which can adjust the filling amount of powder. तल पर एक घूमने वाला वाल्व होता है, जो पाउडर की भरने की मात्रा को समायोजित कर सकता है। The anode material flows directly into the powder hopper after passing through the uniform feeding mechanism. एनोड फीडिंग तंत्र से गुजरने के बाद एनोड सामग्री सीधे पाउडर हॉपर में प्रवाहित होती है।

2.2.5.1.2 योजनाबद्ध आरेख:

2.2.5.3 स्टील पट्टी खोलना प्रणाली:

2.2.5.3.1 संरचना का विवरण: यह 200 मिमी के आंतरिक व्यास और 600 मिमी के बाहरी व्यास के साथ घर्षण पहिया रोलिंग मोड को गोद लेती है।

2.2.5.3.2योजनाबद्ध आरेख:

2.2.5.4पाउडर सिस्टम बनाना:

2.2.5.4.1 संरचना की घोषणा:निचली स्टील बेल्ट निचले स्टील बेल्ट फ्रेम के माध्यम से जाती है, सामग्री हॉपर (स्क्रैपर प्लेट) का निर्माण करती है, पाउडर हॉपर (स्क्रैपर प्लेट) को दबाते हुए, ऊपरी स्टील बेल्ट फ्रेम (ऊपरी स्टील बेल्ट गुजरता है), ऊपरी स्टील बेल्ट फ्रेम (ऊपरी स्टील बेल्ट के माध्यम से गुजरता है), ऊपरी स्टील बेल्ट फ्रेम का संयोजन, गाइड प्लेट, किनारे दबाने की प्लेट, झुकने की थाली, extruding प्लेट, छोटे बार बनाने, छोटे पट्टी उत्पादन को पूरा। प्रत्येक टूलींग पहिया शाफ्ट फिक्सेशन और गियर द्वारा संचालित है। टूलींग व्हील की निकासी को टूलींग व्हील के समायोजन तंत्र द्वारा समायोजित किया जाता है। वर्किंग एक्सल और बॉक्स बॉडी को स्लाइडिंग असर के साथ तय किया जाता है, जो स्थिर और विश्वसनीय है। गियर बॉक्स बॉडी कास्टिंग्स को समाहित करता है और इसमें शामिल होता है। चिकनाई करने वाला तेल। कोई भी दबाव और माध्यमिक भरने वाला हॉपर नहीं है जो कि नकारात्मक रूप से पाउडर पैकिंग सिस्टम में हो। पैकिंग हॉपर के दाईं ओर स्क्रैपर प्लेट होती है जिसे आसानी से समायोजित किया जा सकता है।

2.2.5.4.2 योजनाबद्ध आरेख:

2.2.5.5 कट-ऑफ प्रणाली

२.२.५.५.१ उद्घोषणा:When the small strip of the plate reaches the required length and contacts the travel switch, the feeding cylinder drives the cutter to move together. जब प्लेट की छोटी पट्टी आवश्यक लंबाई तक पहुंच जाती है और यात्रा स्विच से संपर्क करती है, तो फीडिंग सिलेंडर कटर को एक साथ चलने के लिए प्रेरित करता है। The speed is the same as that of the plate, and the cylinder of the cutter presses down to cut off the small strip of the plate. गति प्लेट के समान है, और कटर का सिलेंडर प्लेट की छोटी पट्टी को काटने के लिए नीचे दबाता है। After cutting off, the feeding cylinder drives the cutter back to the origin. काटने के बाद, फीडिंग सिलेंडर कटर को वापस मूल में ले जाता है। Small plate length adjustable. छोटी प्लेट की लंबाई समायोज्य।

2.2.5.5.2योजनाबद्ध आरेख:

2.2.5.6 धूल नियंत्रण प्रणाली

२.२.५.६.१ संरचना विवरण: डस्ट कवर अपनाया जाता है, डस्ट इंटरफ़ेस रखा जाता है, और पाउडर कम्पाउंड के नीचे पाउडर इकट्ठा करने के लिए झुकाव बिन को अपनाया जाता है। डस्ट कवर पीई पारदर्शी प्लास्टिक शीट एल्यूमीनियम मिश्र धातु फ्रेम निर्धारण को गोद लेती है।

धूल निर्माण का कारण विश्लेषण

1.1 पाउडर कोटिंग से पहले पदार्थ द्वारा उत्पन्न धूल: परिवहन, खिलाने, खिलाने और कृत्रिम स्क्रीनिंग पाउडर के दौरान पदार्थ द्वारा उत्पन्न धूल।

1.2 पाउडर पाउडर कोटिंग उत्पादन की प्रक्रिया में सामग्री द्वारा उत्पन्न धूल: पैकिंग, प्लेट छोटी पट्टी काटने, पट्टी, संपीड़न कतरनी, वजन, प्लेट खाली संदेश, आदि की उत्पादन प्रक्रिया में उत्पन्न धूल।

countermeasures

1.1 सामग्री को पाउडर लेपित करने से पहले उत्पन्न धूल पर निशाना लगाते हुए, गाड़ी के परिवहन, सीलिंग फीडिंग, फीडिंग और स्क्रीन पाउडर को सील करने के माध्यम से सामग्री के रिसाव और धूल को खत्म किया जाता है।

1.2, पाउडर कोटिंग उत्पादन की प्रक्रिया में सामग्री द्वारा उत्पादित धूल पर निशाना लगाते हुए, धूल गिरने और धूल की रोकथाम और हटाने को प्राप्त करने के लिए फ्लोटिंग डस्ट और डस्ट कलेक्शन ट्रफ को चूसने के लिए डस्ट कवर को अपनाया जाता है।

2.2.5.6.2 योजनाबद्ध आरेख:

2.2.5.7कंट्रोल पैनल

Electrical cabinet is installed outside the machine, with leakage switch, dc stability power supply and other power loop components inside. लीकेज स्विच, डीसी स्थिरता बिजली की आपूर्ति और अंदर अन्य पावर लूप घटकों के साथ, विद्युत कैबिनेट मशीन के बाहर स्थापित किया गया है। PLC, relay and motor control device are used for control. पीएलसी, रिले और मोटर नियंत्रण उपकरण का उपयोग नियंत्रण के लिए किया जाता है। The connection with the external is made by means of connectors and terminal blocks. बाहरी के साथ संबंध कनेक्टर्स और टर्मिनल ब्लॉकों के माध्यम से बनाया गया है। The PLC USES omron. पीएलसी का उपयोग करता है omron। The cables and air pipes of other equipment are arranged and pipework in the lower part, and the explosion-proof lamp is inside the equipment. अन्य उपकरणों के केबल और हवा के पाइप की व्यवस्था की जाती है और निचले हिस्से में पाइपवर्क किया जाता है, और विस्फोट प्रूफ दीपक उपकरणों के अंदर होता है।

2.2.5.8 ऑपरेटिंग सिस्टम

Touch screen operation. टच स्क्रीन ऑपरेशन। Power on, emergency stop, manual, automatic button, break protection. पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन, ब्रेक प्रोटेक्शन।

2.3। लोड हो रहा है टेबल (छोटी पट्टी भंडारण)

2.3.1 Conveyor roller: adopt the non-power conveyor roller with diameter of 20-25mm and interval of 50mm. 2.3.1 कन्वेयर रोलर: 20-25 मिमी के व्यास और 50 मिमी के अंतराल के साथ गैर-पावर कन्वेयर रोलर को अपनाएं। The frame adopts welding structure. फ्रेम वेल्डिंग संरचना को गोद लेती है।

२.३.२ बार संग्रह एजेंसियां: प्रत्येक १.५ मीटर पाउडर संग्रह एजेंसियां, पाउडर संग्रह भंडार के नीचे दराज के साथ, कृत्रिम बंद सेट पदों को बाहर किया जा सकता है, संग्रह एजेंसी 304 स्टेनलेस स्टील संरचना (ऊपर) संरचना को अपनाती है।

2.3.3 कवर: पारदर्शी पीसी सील कवर का उपयोग कार्य तालिका के ऊपर किया जाता है, जिसमें शीर्ष पर 3 सक्शन परिपत्र छेद होते हैं।

2.3.4Small फ्लिप तंत्र: एक रिवर्सिबल वी पोजिशनिंग ग्रोव के ऊपर लोडिंग प्लेटफॉर्म, वी ग्रूव में छोटी सी आगे की ओर पाउडर पैकिंग मशीन, छोटे से आर्टिकल नहीं झुकेगा, जब छोटा कट, वी ग्रूव फ्लिप कर सकता है, तो लोडिंग पर छोटा फ्लिप मंच।

2.4।तख़्ती कतरनी मशीन

2.4.1। डिजाइन की आवश्यकताएं

2.4.1.1 battery मशीन बैटरी प्लेट की छोटी पट्टी से बनी होती है, जिसे चौड़ाई की जरूरत होती है और फिर उबड़-खाबड़ प्लेट में डाल दी जाती है, जिसे लंबाई की जरूरत होती है। यह कम, मध्यम और उच्च अनुपात की बैटरी प्लेट के उत्पादन के लिए उपयुक्त है। चिपकाने, समुद्भरण, कतरनी लिंकेज, आपरेशन मिलान; तख़्ती चौड़ाई, संपीड़न मोटाई, कतरनी लंबाई, चल गति समायोज्य, स्क्रीन समायोजन, प्रदर्शन कतरनी लंबाई; स्वचालित रूप से बाहर कतरनी प्लेट खाली, स्वत: प्रसारण। डबल अर्धवृत्ताकार गोलाकार संपीड़न, रैखिक अंतर बाल काटना, प्लेट खाली सुंदर की उपस्थिति सुनिश्चित करने के लिए; विश्वसनीय काटने। उपकरण तेजी से और मज़बूती से काम करता है, और गड़गड़ाहट के बिना कतरनी में योग्य है; पूर्ण स्नेहन, विश्वसनीय और आसान संचालन; अपशिष्ट सामग्री, पाउडर, अपशिष्ट संग्रह और रीसाइक्लिंग पूरी तरह से विश्वसनीय और सुविधाजनक है। डस्टप्रूफ सुविधा पूर्ण, सुविधाजनक, विश्वसनीय है और खूबसूरत।

२.४.१.२ off प्राच्य प्रक्रिया: (कट ऑफ, लोडिंग टेबल (९ एम), स्ट्रिपिंग, कटिंग, स्ट्रिपिंग, सॉर्टिंग (अपूर्ण प्लेट रिक्त का चयन करें), स्थानांतरण।

2.4.2। उपकरणों के मुख्य घटक

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के लदान की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोष के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
