आयरन लिथियम बैटरी तरल इंजेक्शन मशीन मशीन अर्ध स्वचालित 800KG
1, प्रोफाइल

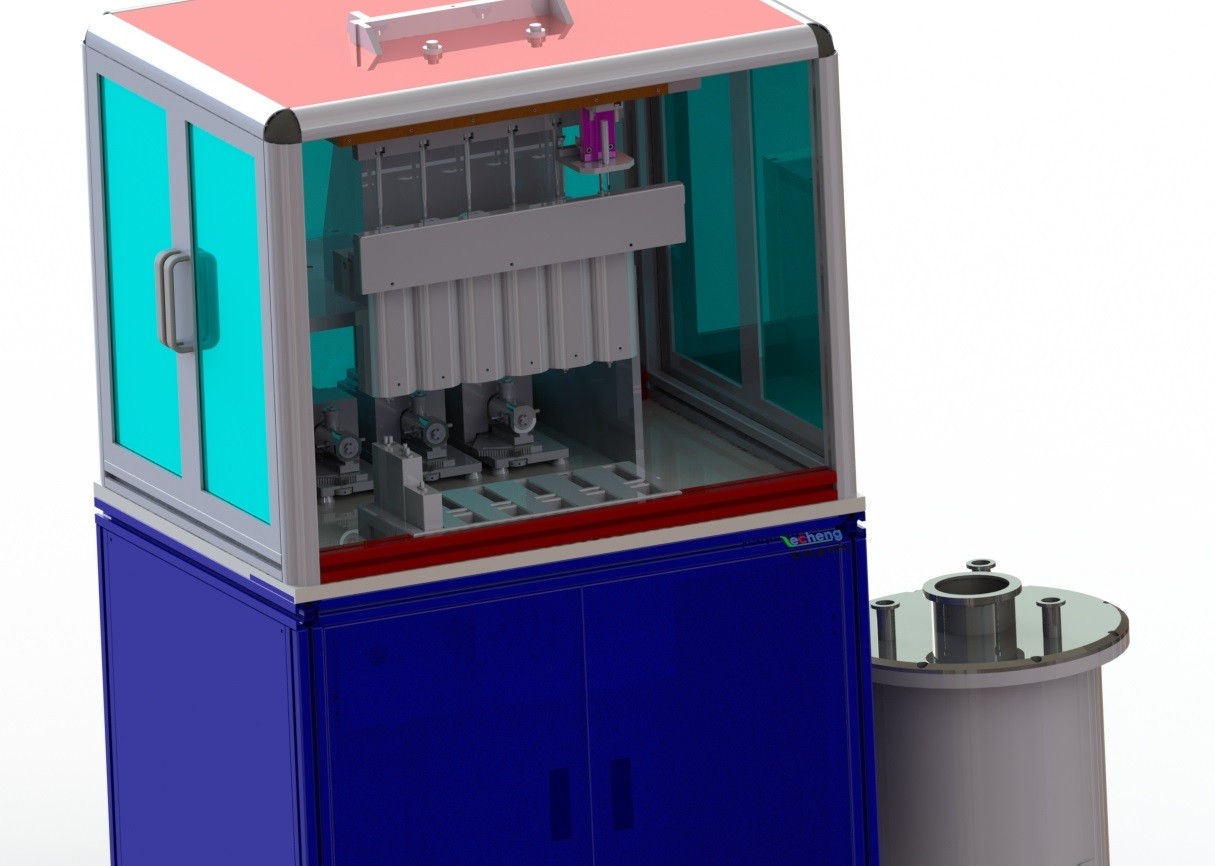

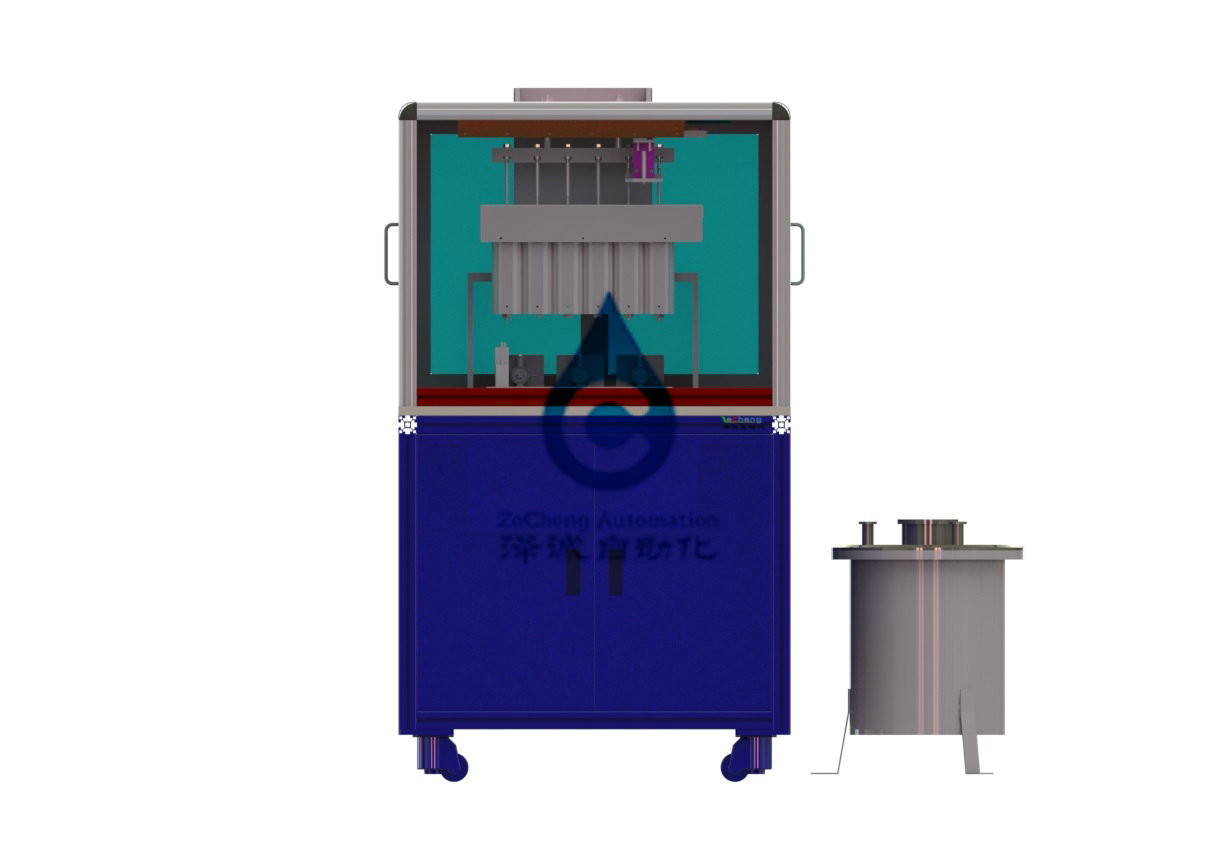

The device is suitable for semi-automatic liquid injection of batteries. डिवाइस बैटरी के अर्ध-स्वचालित तरल इंजेक्शन के लिए उपयुक्त है। The liquid injection needle is manually put into the liquid injection port on the cache tank, and the liquid is injected in the way of suction, automatic vacuum extraction and automatic pressure. तरल इंजेक्शन सुई को कैश टैंक पर तरल इंजेक्शन पोर्ट में मैन्युअल रूप से डाला जाता है, और तरल को चूषण, स्वचालित वैक्यूम निष्कर्षण और स्वचालित दबाव के रास्ते में इंजेक्ट किया जाता है।
2. कच्चा माल और घटक
1. उत्पाद का आकार:
|
बैटरी मॉडल |
डब्ल्यू |
एल |
एच |
H1 (एक कॉलम) |
एस (पोल कॉलम और इंजेक्शन पोर्ट के बीच की दूरी) |
|
इकाई: मिमी |
|||||
|
2770170 |
70 |
170 |
27 |
0-20 |
≥4 |
|
36171110 |
171 |
110 |
36 |
0-20 |
≥4 |
4. उपकरण आवश्यकताओं
4.1. 4.1। It has the functions of vacuum pumping, electrolyte quantitative injection and pressurized rapid injection, of which the function of pressurized rapid injection can be selected and the pressure can be set इसमें वैक्यूम पंपिंग, इलेक्ट्रोलाइट मात्रात्मक इंजेक्शन और दबाव वाले तीव्र इंजेक्शन के कार्य हैं, जिनमें से दबाव वाले त्वरित इंजेक्शन का कार्य चुना जा सकता है और दबाव सेट किया जा सकता है
4.2. 4.2। The minimum vacuum pipe diameter shall not be less than 12mm, and the main pipe shall not be less than 25mm न्यूनतम वैक्यूम पाइप का व्यास 12 मिमी से कम नहीं होगा, और मुख्य पाइप 25 मिमी से कम नहीं होगा
4.3 वैक्यूम ट्यूब केवल उत्पाद के संपर्क में है, इलेक्ट्रोलाइट भाग नहीं।
4.4 ऑपरेशन आवश्यकताएं: उपकरण मैनुअल फीडिंग, लिक्विड इंजेक्शन होल का अलाइनमेंट, ऑटोमैटिक वैक्यूम पंपिंग, लिक्विड इंजेक्शन, लिक्विड इंजेक्शन के बाद मैनुअल फीडिंग।

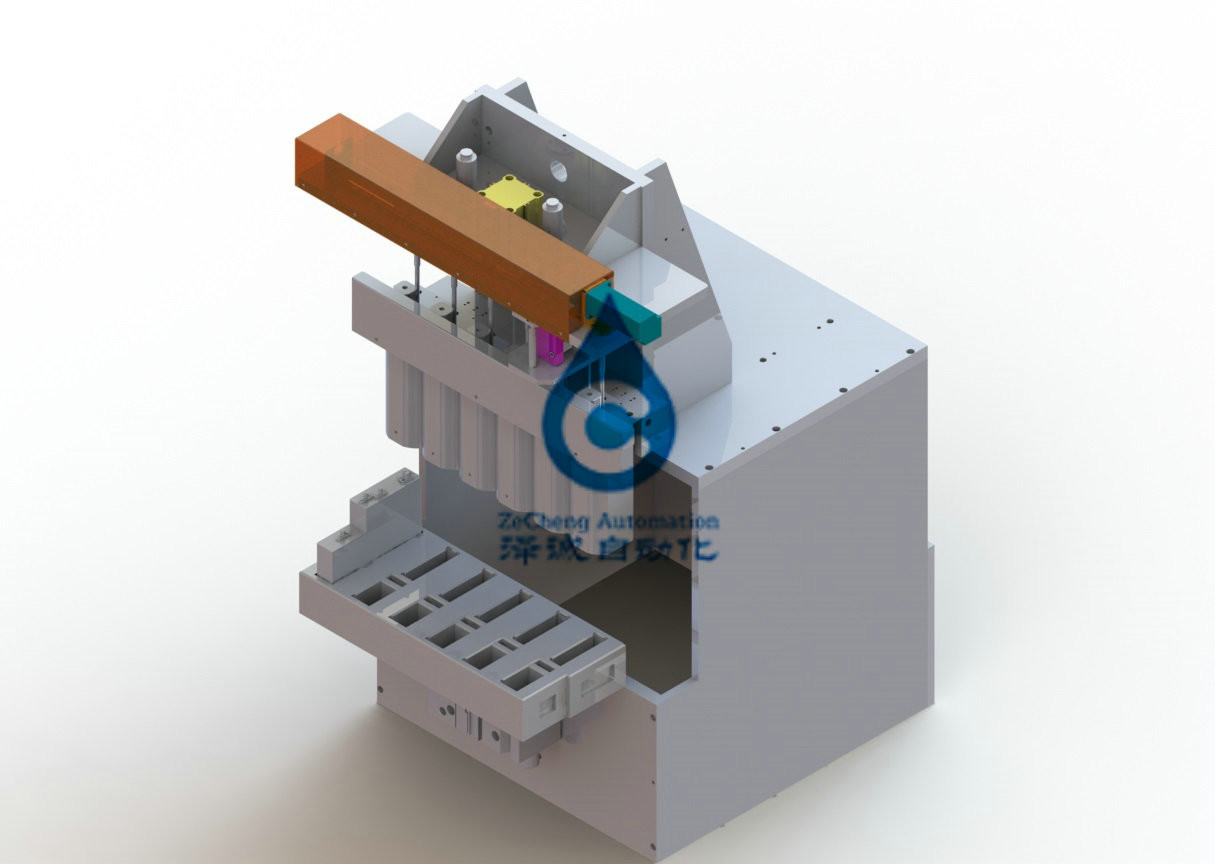

4.4.1 उपकरण मैनुअल फीडिंग और लिक्विड इंजेक्शन होल एलाइनमेंट: ऑपरेशन की प्रक्रिया टूलींग पोजिशनिंग को अपनाती है, जिससे बैटरी की उपस्थिति और लिक्विड होल में नुकसान नहीं हो सकता
4.4.2 स्वचालित वैक्यूम इंजेक्शन:
4.4.3 precise metering pump is used for battery liquid injection. 4.4.3 सटीक पैमाइश पंप का उपयोग बैटरी तरल इंजेक्शन के लिए किया जाता है। The liquid injection amount is adjustable from 0g to 200g, and the liquid injection precision is guaranteed to be ±0.5%. तरल इंजेक्शन की मात्रा 0g से 200g तक समायोज्य है, और तरल इंजेक्शन की शुद्धता% 0.5% होने की गारंटी है।
4.4.4 वैक्यूम इंजेक्शन तरल इंजेक्शन से पहले पहुंचा जा सकता है, 20 ~ 1000Pa वैकल्पिक के साथ चुना जा सकता है।
4.4.5 कोई इलेक्ट्रोलाइट तरल इंजेक्शन के दौरान छिड़काव या लीक नहीं किया जाएगा।
4.4.6 समायोज्य स्थायी समय: इंजेक्शन समय को कम करने के लिए, डिवाइस त्वरित दबाव इंजेक्शन के कार्य को बरकरार रखता है।
तरल इंजेक्शन के बाद 4.4.7 मैनुअल ब्लैंकिंग: लोडिंग और अनलोडिंग के लिए सरल और सुविधाजनक।
3. प्रक्रिया आवश्यकताओं और मापदंडों
3.1. 3.1। The sample is vacuumed first and then injected with liquid, then injected with liquid once, and then the vacuum and pressure are alternately placed after the injection. पहले नमूने को वैक्यूम किया जाता है और फिर तरल के साथ इंजेक्ट किया जाता है, फिर एक बार तरल के साथ इंजेक्शन लगाया जाता है, और फिर वैक्यूम और दबाव को इंजेक्शन के बाद वैकल्पिक रूप से रखा जाता है। The absorption consistency is good, the uniformity is good, the efficiency is high, the precision is high, and the operation is convenient and reliable. अवशोषण स्थिरता अच्छी है, एकरूपता अच्छी है, दक्षता अधिक है, परिशुद्धता उच्च है, और संचालन सुविधाजनक और विश्वसनीय है।
3.2. 3.2। Liquid injection process: battery vacuum extraction → precision liquid injection pump quantitative liquid injection → in the battery vacuum state, electrolyte inflow and absorption → automatic pressure, low vacuum alternate static; तरल इंजेक्शन प्रक्रिया: बैटरी वैक्यूम निष्कर्षण → सटीक तरल इंजेक्शन पंप मात्रात्मक तरल इंजेक्शन → बैटरी वैक्यूम राज्य में, इलेक्ट्रोलाइट इनफ्लो और अवशोषण → स्वचालित दबाव, कम वैक्यूम वैकल्पिक स्थिर;
3.3. 3.3। Liquid injection volume 0-200g can be adjusted तरल इंजेक्शन मात्रा 0-200g समायोजित किया जा सकता है
3.4. 3.4। Infusion accuracy ±0.5% आसव सटीकता ± 0.5%
3.5. 3.5। Liquid injection efficiency: 2ppm (the actual efficiency is determined according to the amount of liquid injected and the vacuum time) तरल इंजेक्शन दक्षता: 2ppm (वास्तविक दक्षता तरल इंजेक्शन की मात्रा और वैक्यूम समय के अनुसार निर्धारित की जाती है)
3.6 तरल इंजेक्शन की मात्रा CPK> 1.3
7, उपकरण की कार्यशील स्थिति
7.1 बिजली की आपूर्ति: एकल चरण AC220V, वोल्टेज में उतार-चढ़ाव रेंज:-10%;
7.2. 7.2। Compressed air: 0.4-0.6mpa; संपीड़ित हवा: 0.4-0.6mpa;
7.3. 7.3। Ambient temperature: 20-35℃; परिवेश का तापमान: 20-35 ℃;
7.4. 7.4। Relative humidity: 30-55% HR; सापेक्ष आर्द्रता: 30-55% एचआर;
7.5 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
