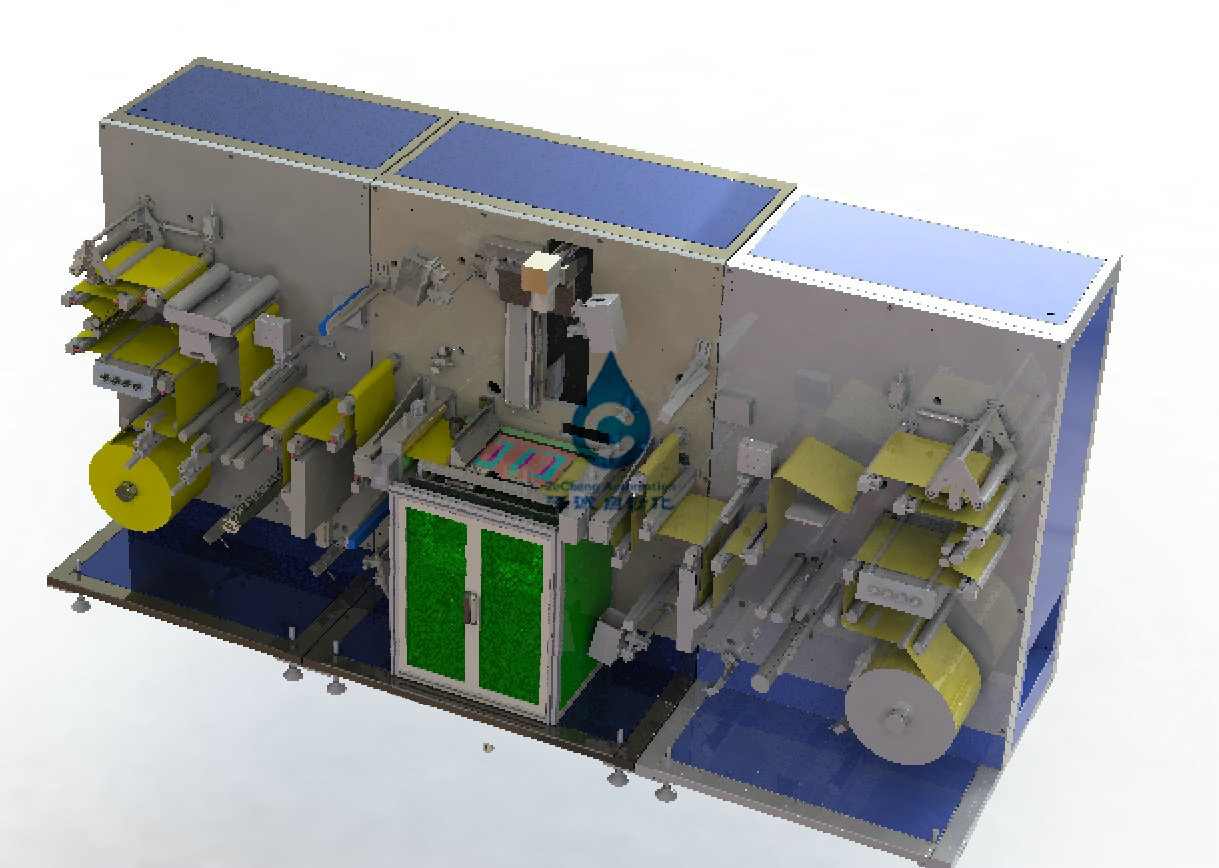

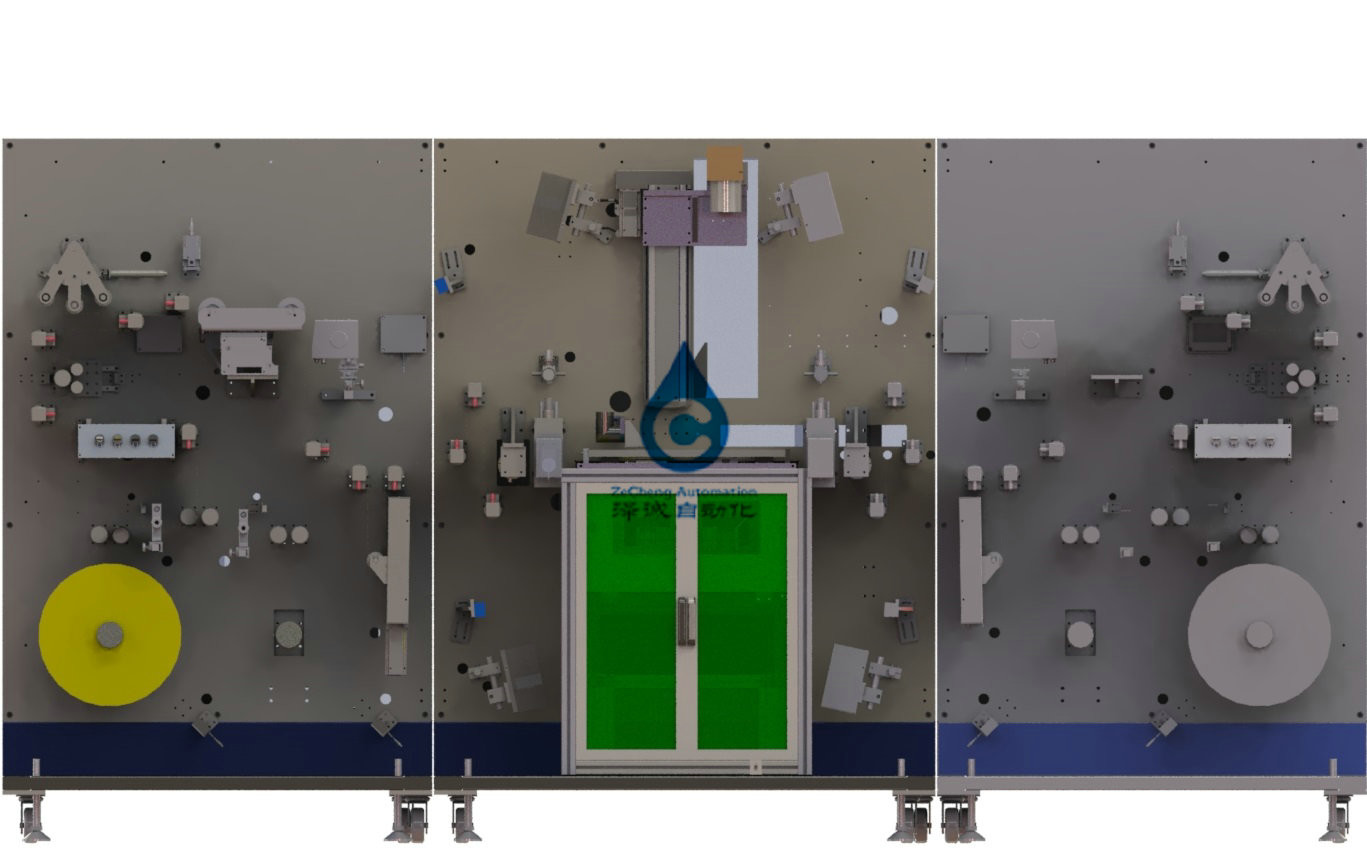

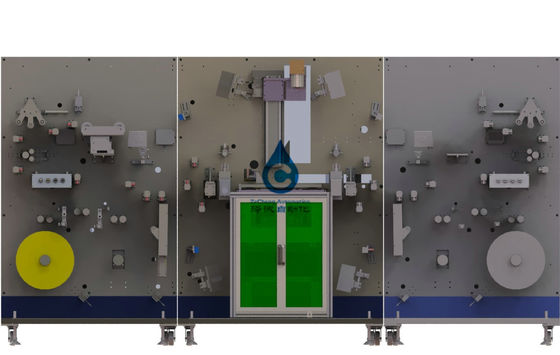

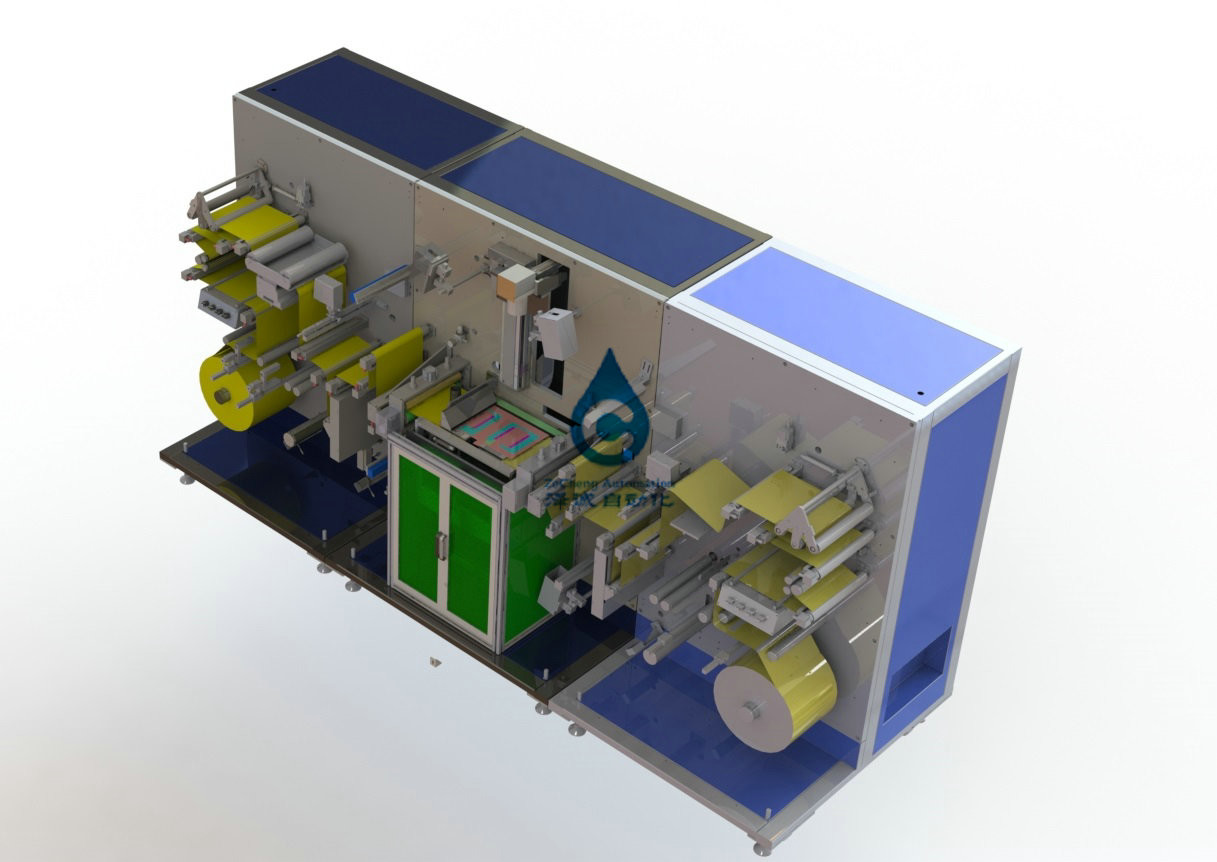

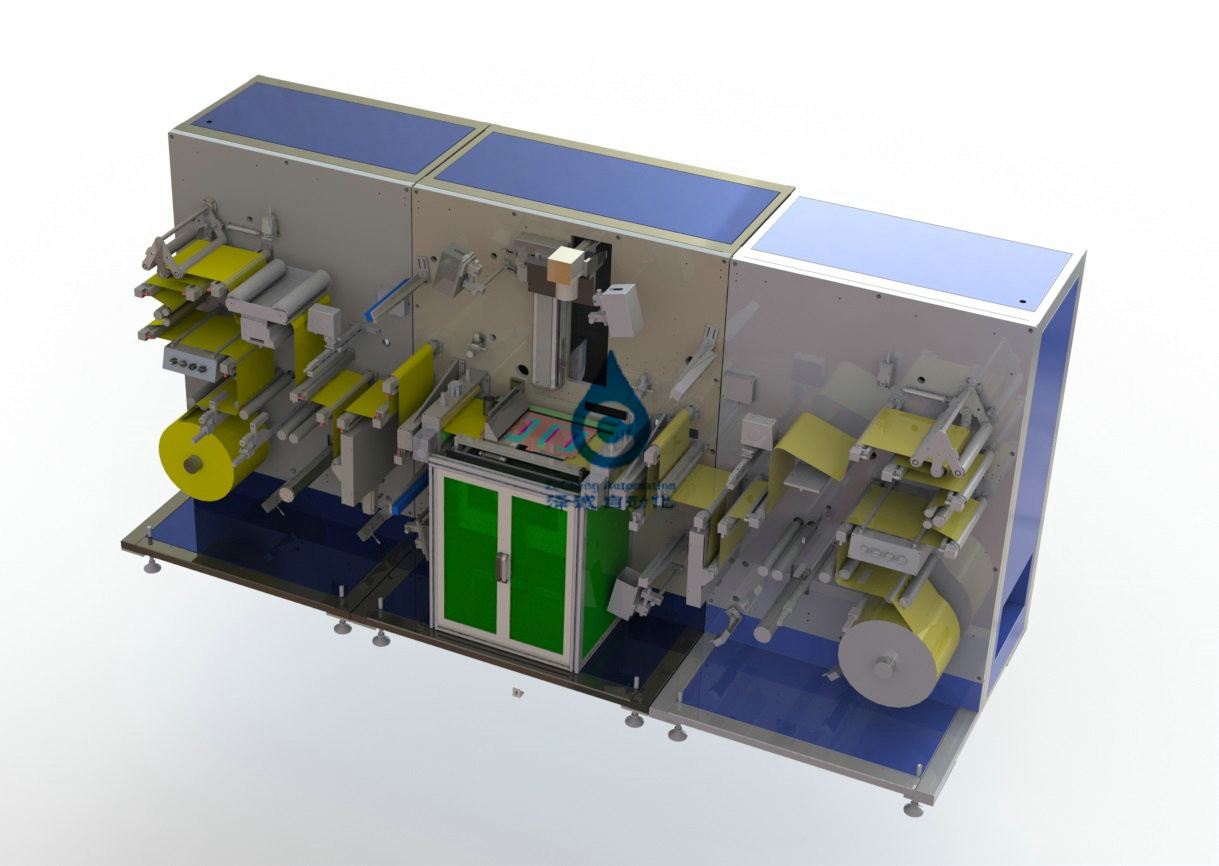

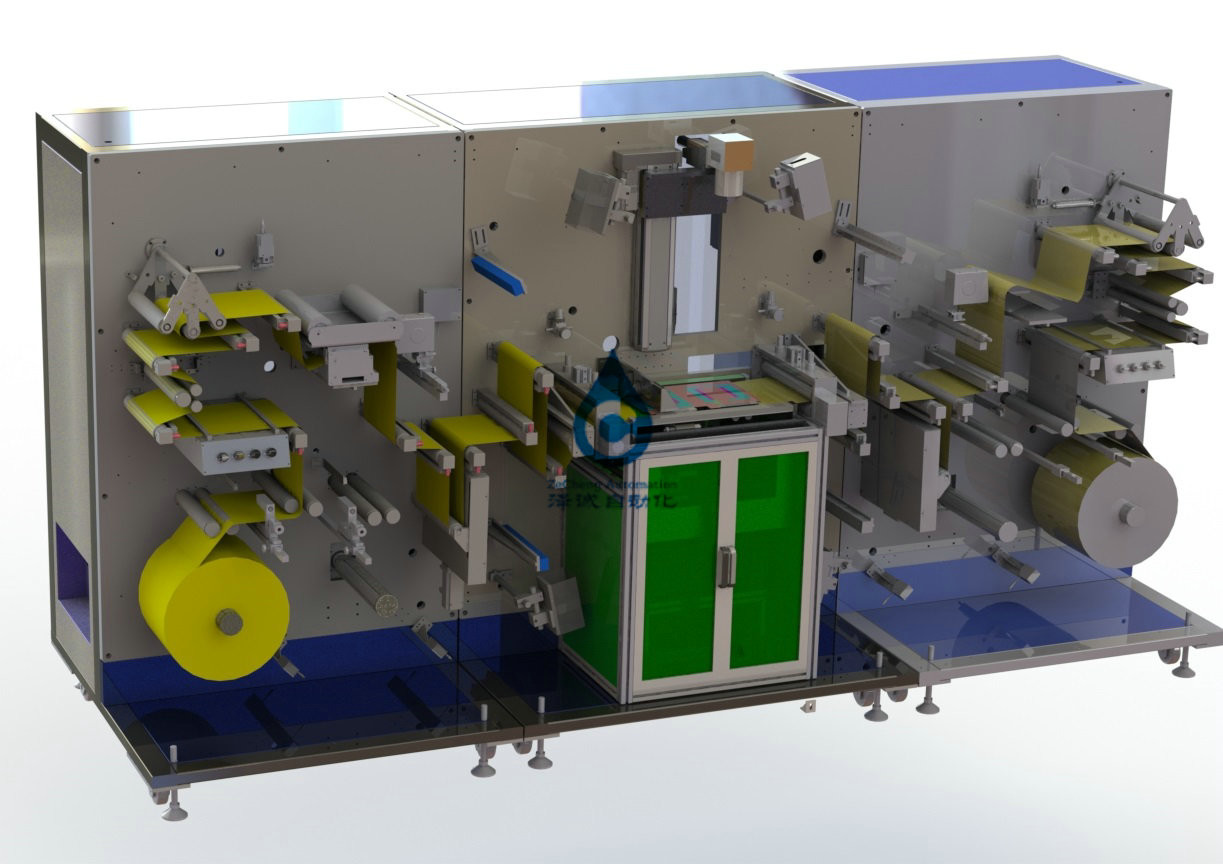

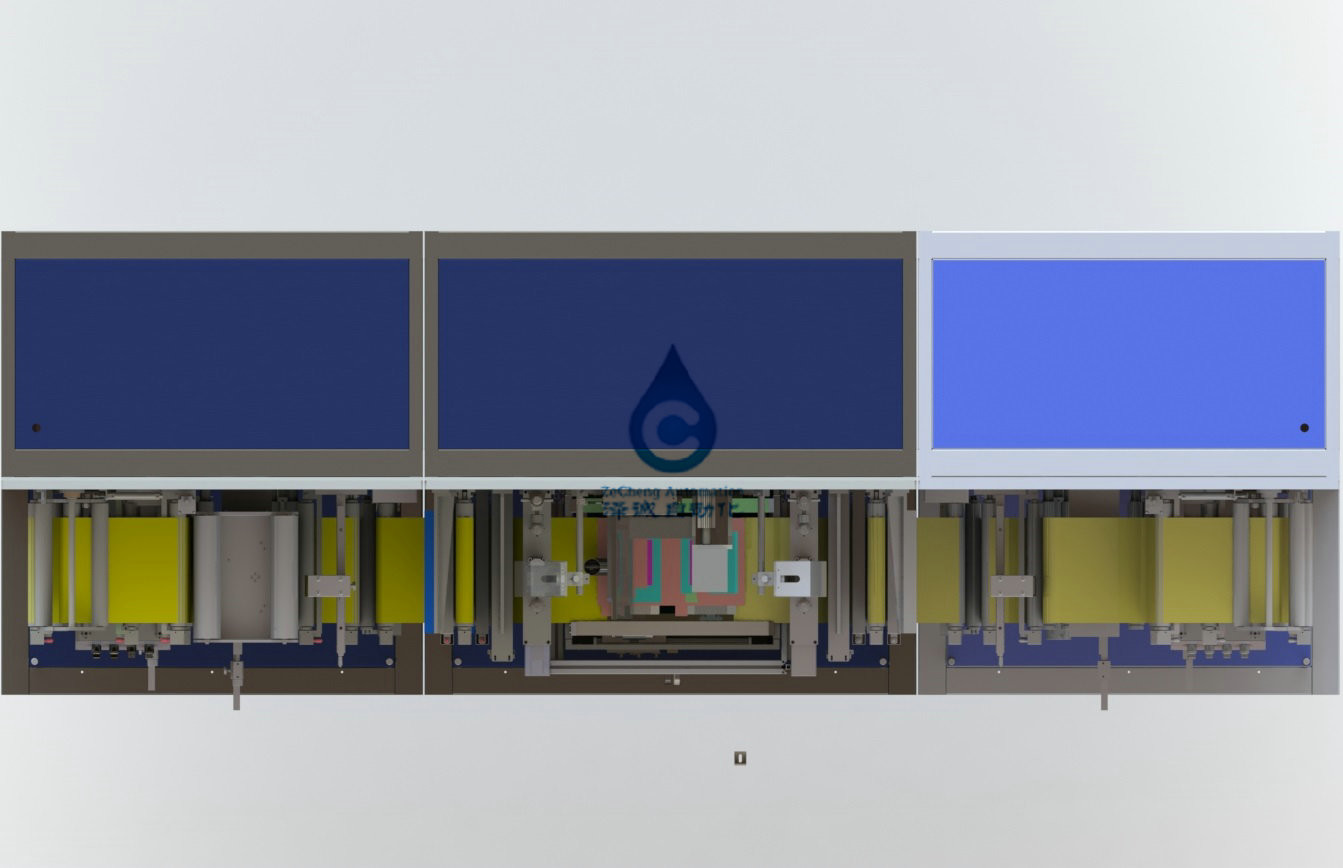

कार बैटरी उत्पादन लाइन लेजर पोल काटने की मशीन

कार बैटरी उत्पादन लाइन लेजर पोल काटने की मशीन

1.1. 1.1। The device completes the lamination or winding process of the pole slice laser pole cutting ear of lithium ion battery.Artificial roll pole rolling inflatable shaft installed to the device, the device automatically put volume, rectifying mechanism of rolling process to carry on the automatic adjustment, and control the tension of pole piece through the tension control system, servo mechanism will be transported to the laser cutting plate location, the laser will be extremely ear forming, cutting through the CCD detection plate surface quality and dimension, defect position to stick logo; डिवाइस लिथियम आयन बैटरी के पोल स्लाइस लेजर पोल काटने वाले कान के लेमिनेशन या वाइंडिंग प्रक्रिया को पूरा करता है। डिवाइस में इंस्टेंट रोल पोल रोलिंग inflatable शाफ्ट, डिवाइस स्वचालित रूप से वॉल्यूम को रोल करता है, स्वचालित समायोजन पर ले जाने के लिए रोलिंग प्रक्रिया के तंत्र को सुधारता है, और तनाव नियंत्रण प्रणाली के माध्यम से पोल के टुकड़े के तनाव को नियंत्रित करें, सर्वो तंत्र को लेजर कटिंग प्लेट स्थान पर ले जाया जाएगा, लेजर बेहद कान बनाने वाला होगा, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से काटकर, लोगो को छड़ी करने के लिए दोष की स्थिति;

1.2. 1.2। The specification of adaptive materials is as follows: अनुकूली सामग्री की विशिष्टता इस प्रकार है:

1.3.1. 1.3.1। The rewinding error of pole sheet is less than ±1mm पोल शीट की रिवाइंडिंग त्रुटि। 1 मिमी से कम है

1.3.2 पोल शीट की स्नैकिंग झुकने की त्रुटि 0.3 मिमी / मी से कम है

1.3.3 पोल स्लाइस की मोटाई का अंतर 5um से कम है

2. उपकरण के बाहरी आयाम:

2.1 समग्र आकार: W3800 × H2000 × D1400 (संदर्भ के लिए)

2.2. 2.2। Equipment weight: 2000Kg; उपकरण वजन: 2000 किलो;

3, तकनीकी मानकों

3.1, शीट का तार सामग्री खिला, स्वचालित सुधार; सुधार त्रुटि: + / - 0.1 मिमी

3.2, स्वचालित समायोजन, स्वचालित घुमावदार, घुमावदार त्रुटि + / - 1.0 मिमी है;

3.3, लेजर काटने की शीट बेहद कान थी, स्वचालित रूप से पोल रिक्ति को समायोजित कर सकती है। काटने की ऊंचाई के बाद 0.005 मिमी से कम है, बहुत कान काटने की स्थिति त्रुटि: + / - 0.2 मिमी से कम, पोल कान की त्रुटि का आकार: + / - 0. 2 मिमी

3.4, काटने की गति: 800-1200 मिमी / एस

3.5, स्वत: तनाव, 0.1-1.5Kg, समायोज्य में तनाव नियंत्रण; सापेक्ष त्रुटि 5% है।

3.6, सीसीडी निरीक्षण पोल गुणवत्ता समारोह की स्थिति और स्वचालित लेबलिंग की स्थिति को आरक्षित करें;

3.7, ब्रश पाउडर, धूल अवशोषण कार्य;

3.8, स्वचालित अपशिष्ट संग्रह और कटिंग फ़ंक्शन; and

5. उपकरण की काम करने की स्थिति के लिए आवश्यकताएँ

1, बिजली की आपूर्ति: एकल चरण AC220V 3.8kva, वोल्टेज में उतार-चढ़ाव रेंज: single 10%;

2, संपीड़ित हवा: 0.4-0.6mpa;

3, परिवेश का तापमान: 20-35 ℃;

4, सापेक्ष आर्द्रता: 30-55% एचआर;

5, पर्यावरणीय सफाई 100,000 से कम नहीं होगी;

6, साइट पर कोई संक्षारक गैस, तरल, विस्फोटक गैस नहीं।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के लदान की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोष के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2)After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
