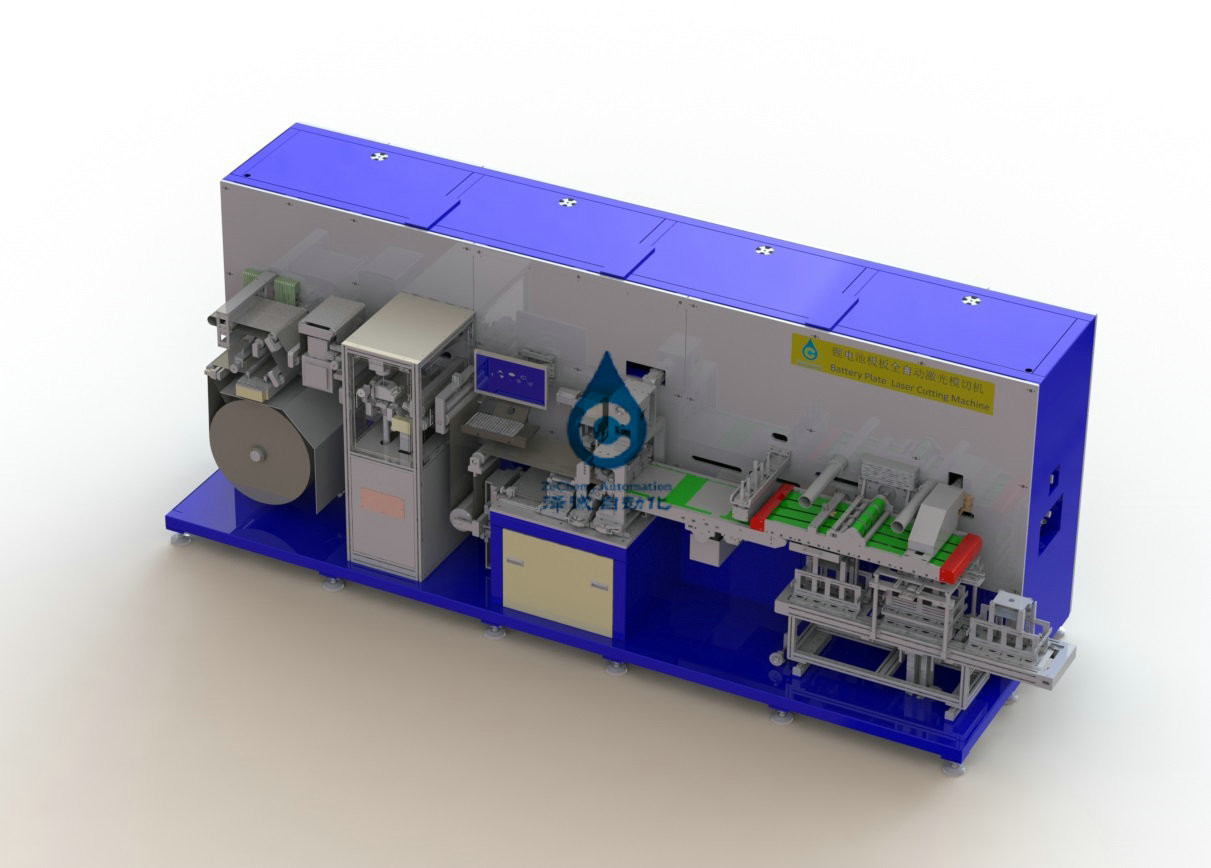

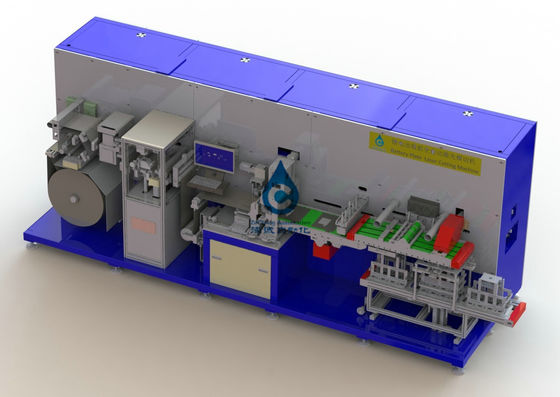

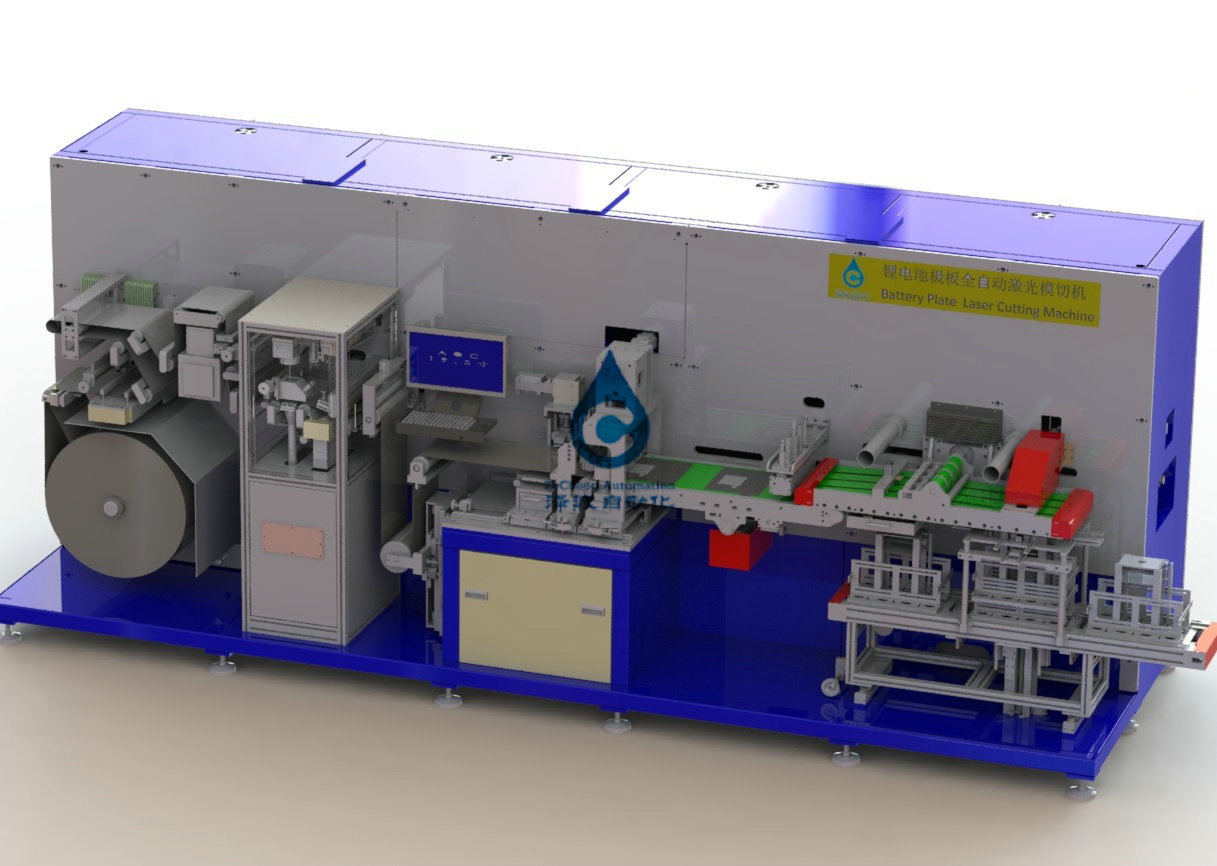

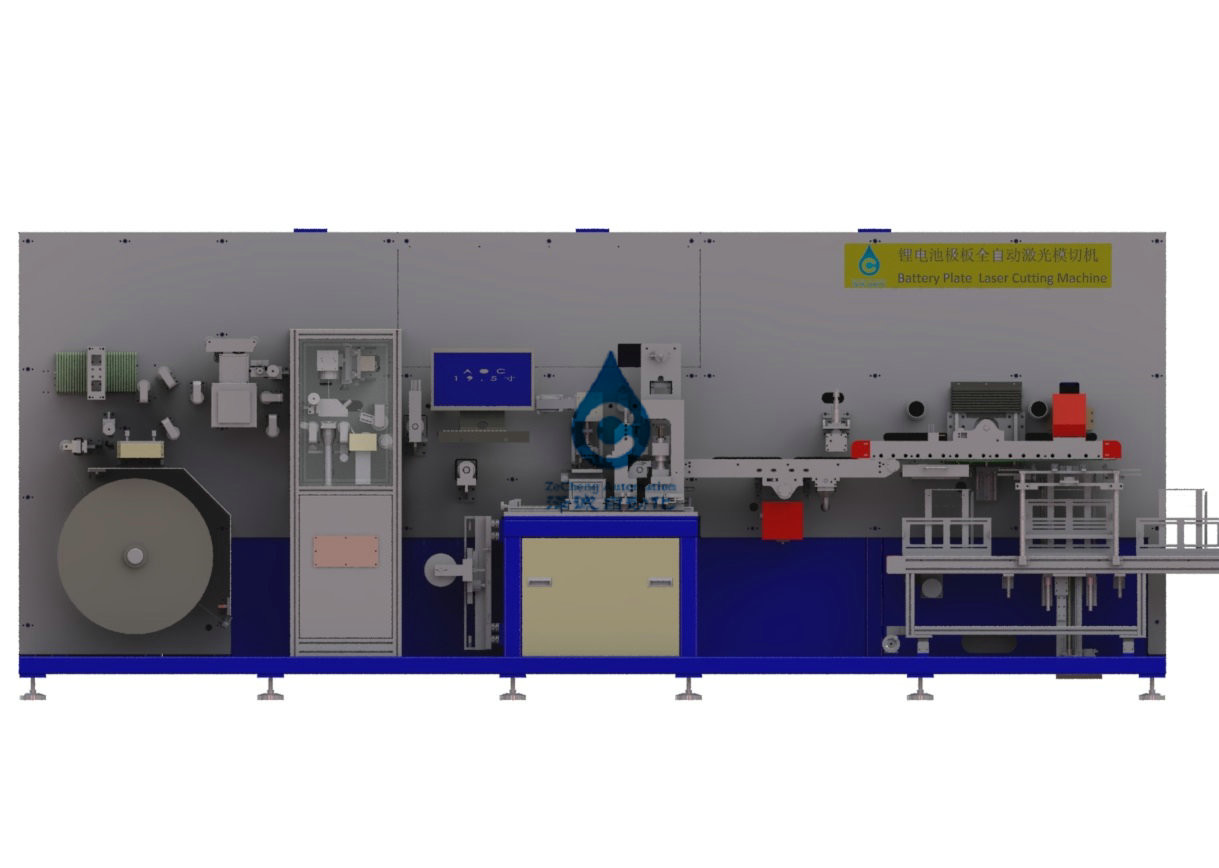

कार बैटरी उत्पादन लाइन ली आयन बैटरी विनिर्माण उपकरण बैटरी पोल लेजर स्लाइसर
1. उपकरण विवरण:

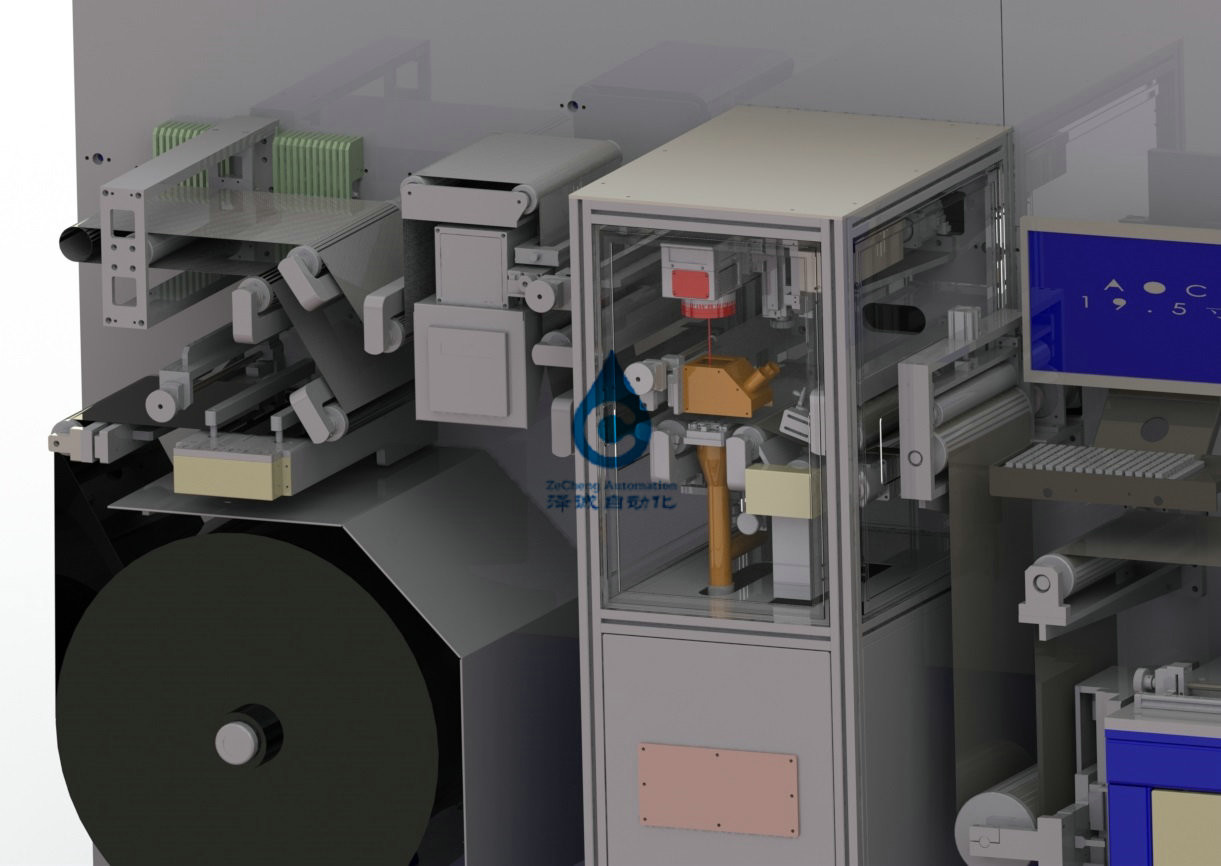

1.1 उपकरण प्रोफ़ाइल: यह उपकरण लेमिनेटेड लिथियम आयन बैटरी की लेजर चिप स्लाइसिंग प्रक्रिया को पूरा करता है और एकल चिप में निरंतर कॉइल सामग्री को काटता है। डिवाइस को स्थापित करने के लिए आर्टिफिशियल रोल पोल रोलिंग inflatable शाफ्ट, डिवाइस स्वचालित रूप से वॉल्यूम डालते हैं, रोलिंग प्रक्रिया के तंत्र को सुधारते हैं। स्वचालित समायोजन पर ले जाएं, और तनाव नियंत्रण प्रणाली के माध्यम से पोल के टुकड़े के तनाव को नियंत्रित करें, सर्वो तंत्र को लेजर कटिंग प्लेट स्थान पर ले जाया जाएगा, लेजर बेहद कान काटने वाला होगा, शीट के लिए काटने वाले चाकू के साथ काटने का स्थान काट रहा था। एकल पोल के टुकड़े में, फिर एकल पोल के टुकड़े को हटाने के लिए, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से, खराब उत्पाद को बेकार बॉक्स में गिरा दिया गया है, गैर-अनुरूपता सामग्री को सामग्री संग्रह बॉक्स में भेजा गया था।
2, उपकरण अनुकूलन और तकनीकी मापदंडों का दायरा
2.1 अनुकूली सामग्री की विशिष्टता इस प्रकार है:
|
विशेष विवरण मद |
ZCCE03A-00 | ||
| सामग्री विनिर्देशों 格 | खंभे का टुकड़ा | लंबाई (मिमी) | कुंडल |
| चौड़ाई / सहिष्णुता (मिमी) | 100 ~ 300 / 0.2 | ||
| मोटाई / सहिष्णुता (मिमी) | 0.05 ~ 0.25 / 0.005 | ||
| सबसे बड़ा व्यास (मिमी) | φ650 | ||
| आंतरिक व्यास (मिमी) | φ152.4mm (6 ") | ||
| कुंडल का अधिकतम वजन | 250kg | ||
|
विशिष्टता मद |
तकनीकी पैमाने |
| दक्षता | > 120ppm |
| ध्रुव की चौड़ाई डब्ल्यू रेंज / परिशुद्धता | 80-250mm / ± 0.2 मिमी |
| ध्रुव की ऊँचाई H श्रेणी / सटीकता | 100-280mm / ± 0.2 मिमी |
| ध्रुवीय कान कंधे की चौड़ाई Dt श्रेणी / सटीकता | 5-50mm / ± 0.25 मिमी |
| ध्रुवीय कान की चौड़ाई Wt रेंज / सटीकता | 10-100mm / ± 0.2 मिमी |
| ध्रुवीय कान की ऊंचाई एचटी रेंज / सटीकता | 10-30 मिमी / ± 0.5 मिमी (आने वाली सामग्री के आकार के अनुसार) |
| हार्डवेयर मोल्ड का कुल जीवन | Hours 100000 घंटे |
| अनाज की दर (केवल उपकरण के कारण विफलता) | ≥98% |
| योग्य दर (दोषपूर्ण आने वाली सामग्रियों को छोड़कर) | ≥99.5% |
4, उपकरण ऑपरेटिंग वातावरण
4.1. 4.1। Power supply: three-phase 380V;Voltage fluctuation is less than ±10%;The maximum power of the equipment is 16kw; बिजली की आपूर्ति: तीन चरण 380V; वोल्टेज में उतार-चढ़ाव; 10% से कम है; उपकरण की अधिकतम शक्ति 16kw है;
2. गैस आवश्यकताएँ: वायु स्रोत दबाव (संपीड़ित हवा)> 6 किलो / सेमी 2, अधिकतम खपत 50L / मिनट, सुखाने;
3. उपकरण का कुल वजन: 6500kg;
4. संयंत्र फर्श असर:> 800 kg />;
5. परिवेश का तापमान: 20 ~ 35 ℃;
6. सापेक्ष आर्द्रता: 5 ~ 55% एचआर;
7. परिचालन पर्यावरण की आवश्यकताएं: पर्यावरण की सफाई 100,000 से कम नहीं होगी, और साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं होगी;
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
