उच्च आउटपुट लिक्विड इंजेक्शन मशीन स्वचालित बैटरी मिक्सिंग सिस्टम 220V

उच्च आउटपुट लिक्विड इंजेक्शन मशीन स्वचालित बैटरी मिक्सिंग सिस्टम 220V

वजन और बैचिंग सिस्टम (लिथियम बैटरी एनोड और कैथोड सामग्री का मिश्रण, इलेक्ट्रॉनिक वजन बैचिंग सिस्टम, लिथियम बैटरी की पूरी तरह से स्वचालित बैचिंग)

पैरामीटर

संघटक क्षमता: 5T / एच

सामग्री की सटीकता: 0.2%

अधिकतम घटक: 1000 किग्रा

विशिष्ट सामग्री

ज़ी चेंग स्वचालित सम्मिश्रण प्रणाली, नरम चुंबकीय चुंबकीय सामग्री मिश्रण सामग्री प्रणाली, लिथियम बैटरी ternary सामग्री मिश्रण सामग्री, परमवीर चक्र का मिश्रण सामग्री, चमड़े की सामग्री मिश्रण प्रणाली, तरल कच्चे माल का मिश्रण सामग्री, कोटिंग सामग्री मिश्रण प्रणाली, बीबी उर्वरक का वजन सामग्री मिश्रण प्रणाली, रबर स्वत: मिश्रण सामग्री प्रणाली, पत्ते उर्वरक मिश्रण प्रणाली, additive सामग्री मिश्रण प्रणाली, फ़ीड बैचिंग प्रणाली, कच्चे माल के मिश्रण के साथ उर्वरक वजन लाइन

की विशेषताएँ

Weighing batching is widely used in chemical industry, steel, grain, dock and other industries. वजनी बैचिंग का व्यापक रूप से रासायनिक उद्योग, इस्पात, अनाज, गोदी और अन्य उद्योगों में उपयोग किया जाता है। With the improvement of factory automation, the automatic weighing and batching system has the reliability, stability and report traceability, which replaces the traditional manual operation and eliminates the economic loss caused by the wrong operation. कारखाने के स्वचालन में सुधार के साथ, स्वचालित वजन और बैचिंग सिस्टम में विश्वसनीयता, स्थिरता और रिपोर्ट ट्रैसेबिलिटी है, जो पारंपरिक मैनुअल ऑपरेशन की जगह लेती है और गलत संचालन के कारण होने वाली आर्थिक हानि को समाप्त करती है। Therefore, weighing and batching plays an extremely important role in the production process. इसलिए, वजन और बैचिंग उत्पादन प्रक्रिया में एक अत्यंत महत्वपूर्ण भूमिका निभाता है।

बैचिंग सिस्टम की संरचना

1. कच्चा माल वितरण प्रणाली (आमतौर पर बैग-खोलने वाले स्टेशन से सुसज्जित, 25 किलोग्राम के छोटे बैग के लिए बैग-खोलने वाला स्टेशन या टन बैग के लिए बैग-उद्घाटन स्टेशन)

2 सामग्री संदेश प्रणाली (1 सकारात्मक दबाव वायवीय संदेश 2 नकारात्मक दबाव वैक्यूम खिला 3 बाल्टी उठाने की मशीन खिला 4 पाइप श्रृंखला खिला)

3. भंडारण बिन प्रणाली (कच्चे माल के प्रकार, सामग्री के गुण और अनुपात, आदि के अनुसार भंडारण बिन की सामग्री और मात्रा निर्धारित करें)

बैचिंग सिस्टम (प्रकार: वेतन वृद्धि विधि, वजन घटाने की विधि)। भीड़: बेल्ट, पेंच, कंपन, आदि।

5. डाउनस्ट्रीम मिक्सर (शंक्वाकार मिक्सर, डिस्क मिक्सर)

1. उपकरण कार्य

यह उपकरण मुख्य रूप से बैटरी पॉजिटिव (नेगेटिव) पोल मैटेरियल पाउडर ऑटोमैटिक फीडिंग, ऑटोमैटिक वेटिंग, ऑटोमैटिक मिक्सिंग को पूरा करता है, मिक्स्ड मटीरियल अपने आप ट्रांसपोर्ट कार में लोड हो जाता है, सिफ्टेड पार्टिकल्स अपने आप बैरल में लोड हो जाते हैं।

2, सामग्री मापदंडों:

2.1. 2.1। Positive materials:Total feeding time of all materials: 15 minutes. सकारात्मक सामग्री: सभी सामग्रियों का कुल खिला समय: 15 मिनट।

2. 2.2 नेगेटिव मटेरियल प्रत्येक बैच: सभी सामग्रियों का कुल फीडिंग समय: 10 मिनट

3. तकनीकी प्रस्ताव। सामग्री सामग्री बैरल नीचे वैक्यूम खिला मशीन (या पेंच फीडर) का उल्लेख किया, वैट में पुआल, शुरू स्विच, वैक्यूम खिला मशीन के माध्यम से खिला सामग्री बैरल के लिए नकारात्मक दबाव सक्शन के माध्यम से, वजन सेंसर के नीचे बैरल, कुल वजन का पता लगाने। W1, जब एक सामग्री की स्थापना के लिए W2 वजन सामग्री, उपकरण, सामग्री बैरल वजन W3 = W1, W2 की स्वचालित गणना को जोड़ने की जरूरत है, तो इमदादी मोटर रोटेशन द्वारा संचालित पेंच संदेश डिवाइस, एक सरगर्मी बैरल के लिए सामग्री, जब वजन W3, सर्वो तक पहुंच जाता है। मोटर बंद करने के लिए, वैट वाल्व बंद। (सामग्री बी में एक ही सिद्धांत है)

Powder A, B in the process of loading, stirring barrels motor rotation, began to stir, after mixing, stop stirring, by means of the four powder hopper weighing sensor sensing the powder material weight W1, funnel when setting need to feeding the small car material, plus W2 weight equipment automatic calculation of material barrel weight W3 = W1, W2, servo motor drives the screw conveying device to rotate, material to the mixture to stir barrels, when weight reaches the W3, servo motor to stop, VAT valve shut off.The conveying powder is added to the vibrating screen, through which the large particles are separated and fed into the collecting cylinder. पाउडर ए, बी लोड करने की प्रक्रिया में, बैरल मोटर घुमाव को सरगर्मी करना, मिश्रण करना शुरू कर दिया, मिश्रण को रोकना, सरगर्मी को रोकना, चार पाउडर हॉपर के माध्यम से पाउडर सामग्री के वजन W1 को संवेदन सेंसर, छोटी कार को खिलाने की आवश्यकता होने पर कीप। सामग्री, प्लस W2 वजन उपकरण स्वचालित गणना सामग्री बैरल वजन W3 = W1, W2, इमदादी मोटर घुमाए जाने के लिए स्क्रू संदेश डिवाइस को ड्राइव करता है, बैरल को हलचल करने के लिए सामग्री, जब W3 तक पहुंचता है, तो रोकने के लिए इमदादी मोटर, वैट वाल्व बंद बंद। संदेश पाउडर हिल स्क्रीन में जोड़ा जाता है, जिसके माध्यम से बड़े कणों को अलग किया जाता है और एकत्रित सिलेंडर में खिलाया जाता है। The screened powder is fed into the following material trolley स्क्रीन किए गए पाउडर को निम्नलिखित सामग्री ट्रॉली में खिलाया जाता है

3.1. 3.1। Vacuum feeding machine वैक्यूम फीडिंग मशीन

Using the principle of vacuum, the powder is transported to the mixing device on the second floor. वैक्यूम के सिद्धांत का उपयोग करते हुए, पाउडर को दूसरी मंजिल पर मिश्रण डिवाइस में ले जाया जाता है। The conveying capacity of the equipment is 6000KG/H. उपकरण की संदेश क्षमता 6000KG / H है। The funnel ismadeof304stainlesssteel. फ़नल हेमडॉफ़ॉफ़ॉफ़स्टस्टेलस्टील है।

3.2 खिला हॉपर तंत्र

It is mainly composed of support frame, funnel and weighing sensor. यह मुख्य रूप से सपोर्ट फ्रेम, फ़नल और वज़निंग सेंसर से बना है। Mixing tank on funnel, made of mirrored stainless steel. फ़नल पर टैंक मिश्रण करना, प्रतिबिंबित स्टेनलेस स्टील से बना। Four angular support weighing sensors, each with a maximum weight of 100Kg. चार कोणीय समर्थन वजन सेंसर, प्रत्येक 100Kg के अधिकतम वजन के साथ।

3.2 पाउडर संदेश तंत्र

The servo motor drives the conveying screw to transport the powder out. इमदादी मोटर पाउडर को बाहर ले जाने के लिए संदेश देने वाला पेंच चलाती है। The specially designed blade shaped dragon screw is adopted to transport the powder out through the rotation of the servo motor. सर्वो मोटर के रोटेशन के माध्यम से पाउडर को बाहर ले जाने के लिए विशेष रूप से डिज़ाइन किया गया ब्लेड के आकार का ड्रैगन स्क्रू अपनाया जाता है।

3.4. 3.4। Mobile car मोबाइल कार

बैग पाउडर मशीन सामग्री ट्रॉली का उपयोग करके ट्रॉली को स्वतंत्र रूप से स्थानांतरित करें, जगह में ट्रॉली पुश, शीर्ष कवर खोलें, प्रारंभ बटन दबाएं, स्वचालित खिला।

3.5. 3.5। Open the pouch to standby: थैली को स्टैंडबाय में खोलें:

SWDS800 मैनुअल अनलोडिंग स्टेशन एक बैग-खोलने वाला उपकरण है जो बैग को मैन्युअल रूप से टूटने के बाद सामग्री को अनलोडिंग स्टेशन में खाली कर देता है।

The operator places the bag on the bracket and pushes it into the grid. ऑपरेटर बैग को ब्रैकेट पर रखता है और इसे ग्रिड में धकेलता है। Next, the operator will cut a vertical hole in the bag, and pour the shaking bag to make it empty, the material by power into the hopper. अगला, ऑपरेटर बैग में एक ऊर्ध्वाधर छेद काट देगा, और इसे खाली करने के लिए मिलाते हुए बैग को डालना, हॉपर में शक्ति द्वारा सामग्री। The built-in air-driven dust collector filter can collect dust produced in the process of emptying the material bag. बिल्ट-इन एयर-चालित डस्ट कलेक्टर फ़िल्टर मटेरियल बैग को खाली करने की प्रक्रिया में उत्पादित धूल को एकत्रित कर सकता है। For associated dust filter models, the filter is cleaned by reverse compressed air injection. संबंधित धूल फिल्टर मॉडल के लिए, फिल्टर को रिवर्स कंप्रेस्ड एयर इंजेक्शन द्वारा साफ किया जाता है। The dust fell back into the hopper. धूल वापस हॉपर में गिर गई।

Type no. टाइप नं। : SWDS800 : SWDS800

उतराई भार: 10 ~ 50 किग्रा / बैग

● उतराई की गति: 80 ~ 160 पाउंड / घंटा

● निस्पंदन क्षेत्र: 9 मी

● निस्पंदन सटीकता: 2um

● वायु की खपत: 0.5 मी

3.7 यूनिवर्सल कोल्हू

The machine is widely used for crushing many kinds of small block, strip and granular medium and low hardness materials in pharmaceutical, food and chemical industries. मशीन का उपयोग व्यापक रूप से कई प्रकार के छोटे ब्लॉक, स्ट्रिप और दानेदार माध्यम और दवा, खाद्य और रासायनिक उद्योगों में कम कठोरता सामग्री के लिए किया जाता है। Grinding fineness can be freely adjusted between 12-120 mesh according to screen and production requirements. पीसने की बारीकियों को स्क्रीन और उत्पादन आवश्यकताओं के अनुसार 12-120 जाल के बीच स्वतंत्र रूप से समायोजित किया जा सकता है।

मशीन दांत की छड़, घर्षण और एक दूसरे पर सामग्री के प्रभाव की व्यापक कार्रवाई द्वारा कुचल सामग्री को कुचलने के लिए चल दांत डिस्क और स्थिर दांत डिस्क के बीच उच्च गति सापेक्ष गति का उपयोग करती है।

मशीन संरचना सरल, वैज्ञानिक और उचित डिजाइन, मजबूत, स्थिर चल रही है, कुचल प्रभाव अच्छा है, कुचल सामग्री सीधे मेजबान पीस गुहा वेंट द्वारा किया जा सकता है, कण आकार जाल के विभिन्न एपर्चर, आंतरिक दीवार को बदलकर प्राप्त किया जा सकता है आवरण की सभी मशीनी सतह चिकनी, दीवार की खुरदरापन से पहले मॉडल को बदल दिया, संचित पाउडर, दवा, भोजन, रसायन और अन्य उत्पादन प्रक्रिया की घटना राष्ट्रीय मानकों के अनुरूप अधिक, दवा, भोजन द्वारा "GMP" की आवश्यकताओं तक पहुंच गई। , रासायनिक उद्योगों की प्रशंसा और उपयोगकर्ताओं का विश्वास।

यह मुख्य रूप से दवा, खाद्य, रसायन और अन्य उद्योगों में उपयोग किया जाता है कठोरता बड़ी सामग्री कुचल संचालन नहीं है, लेकिन गैर-धातु खनिजों की कम कठोरता को कुचलने के लिए भी इस्तेमाल किया जा सकता है, प्रभाव बेहतर है।

विशेषताएं:

1. समान सुंदरता: (तैयार उत्पादों की योग्य दर )98%), जिसे आसानी से स्क्रीन किया जा सकता है;

2. उच्च उत्पादन: इस श्रृंखला का अधिकतम उत्पादन 2000 किलोग्राम / घंटा तक पहुंच सकता है, इसके अलावा, ग्राहकों की जरूरतों के अनुसार उच्च आउटपुट वाले ग्राहकों की उपयोग आवश्यकताओं को पूरा करने के लिए गैर-मानक उपकरणों के बड़े आउटपुट के साथ अनुकूलित किया जा सकता है;

3. सामग्री विशेषताओं द्वारा सीमित: उदाहरण के लिए, यह सभी प्रकार के अनाज, चीनी, औषधीय सामग्री, आदि को कुचलने के लिए उपयुक्त है;

4. मजबूत प्रयोज्यता: छोटे परीक्षण उपकरण 220V वोल्टेज के साथ कॉन्फ़िगर किए जा सकते हैं, जिसका व्यापक रूप से वैज्ञानिक अनुसंधान संस्थानों, कॉलेजों और तकनीकी माध्यमिक विद्यालयों, आदि में उपयोग किया जाता है;

5. कुचल विधि: दांत डिस्क, हथौड़ा प्रकार;

6. सामग्री: सभी स्टेनलेस स्टील, संपर्क सामग्री स्टेनलेस स्टील;

7. ऑपरेटिंग सिस्टम: साधारण बटन, पीएलसी टच स्क्रीन;

8. धूल हटाने: सरल धूल हटाने, नाड़ी धूल हटाने;

9. मशीन चेंबर के तापमान को कम करने के लिए मशीन को जल परिसंचरण जैकेट से सुसज्जित किया जाता है।

Iv. Iv। Technical parameters: तकनीकी पैमाने:

3.8 ऑपरेटिंग सिस्टम

Touch screen operation. टच स्क्रीन ऑपरेशन। There is power on, emergency stop, manual, automatic button. इसमें पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।

3.9 नियंत्रण प्रणाली

The machine is equipped with independent electrical board, leakage protection switch, dc stability power supply and other power circuit components, control PLC, relay, etc. And external connection, using connectors and terminal table. मशीन स्वतंत्र विद्युत बोर्ड, रिसाव संरक्षण स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, आदि और बाहरी कनेक्शन से कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है। PLC adopts omron. पीएलसी omron को गोद ले। The ceiling of the power cable is partially perforated. पावर केबल की छत आंशिक रूप से छिद्रित है। Cables between other equipment are wired and piped at the bottom. अन्य उपकरणों के बीच के तारों को नीचे की तरफ तार और पाइप किया जाता है।

3.10 आईपीडी प्रवाह नियंत्रण प्रणाली

उन्नत आईपीडी प्रवाह नियंत्रण प्रणाली, वजन संवेदक, पीएलसी, सर्वो मोटर, तीन नियंत्रण इकाइयां एक दूसरे को नियंत्रित और समायोजित करती हैं, जो गतिशील वातावरण में वजन की सटीकता सुनिश्चित करती हैं, अत्यधिक या छोटी मात्रा में प्रसंस्करण से बचती हैं।

4. उपकरण रचना

5. प्रमुख घटकों की विन्यास सूची

6. ऊर्जा मीडिया

क्रेता निम्नलिखित ऊर्जा मीडिया प्रदान करता है

6.1 संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf / cm2), संपीड़ित हवा के प्रत्येक टुकड़े की प्रवाह दर 10L / मिनट है, और उपयोग की दर 50% है

6.2 परिवेश का तापमान: 20 ~ 35 ℃

6.3 सापेक्ष आर्द्रता: 5 ~ 55% एचआर

6.4 power source: AC220V, single-phase; 6.4 शक्ति स्रोत: AC220V, एकल-चरण; Voltage fluctuation is less than ±10%; वोल्टेज में उतार-चढ़ाव% 10% से कम है; Power supply: 3KVA/4.5 vacuum degree: -101kp ~ -50kp. बिजली की आपूर्ति: 3KVA / 4.5 वैक्यूम डिग्री: -101kp ~ -50kp।

7. पर्यावरण की स्थिति

डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में अवरोध के बिना काम कर सकता है।

7.1 तापमान गतिशील तापमान: 5-35 ℃

भंडारण तापमान: 0-40 ℃

7.2 आर्द्रता 30-80% लेकिन कोई संक्षेपण नहीं।

7.3 में नमक गैस, जहरीली गैस संक्षारक गैस नहीं होनी चाहिए।

7.4 धूल में कोई प्रवाहकीय धूल नहीं होगी।

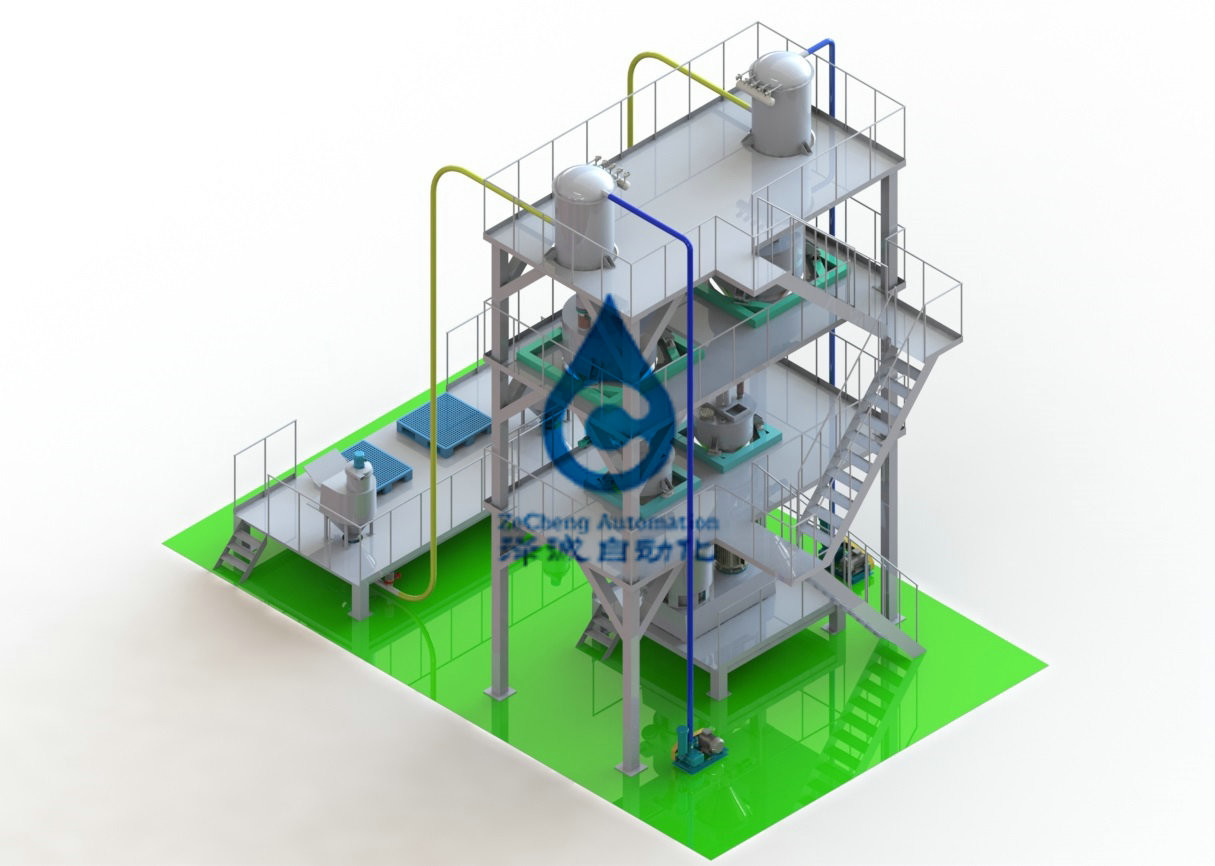

8. उपकरण का योजनाबद्ध आरेख

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
