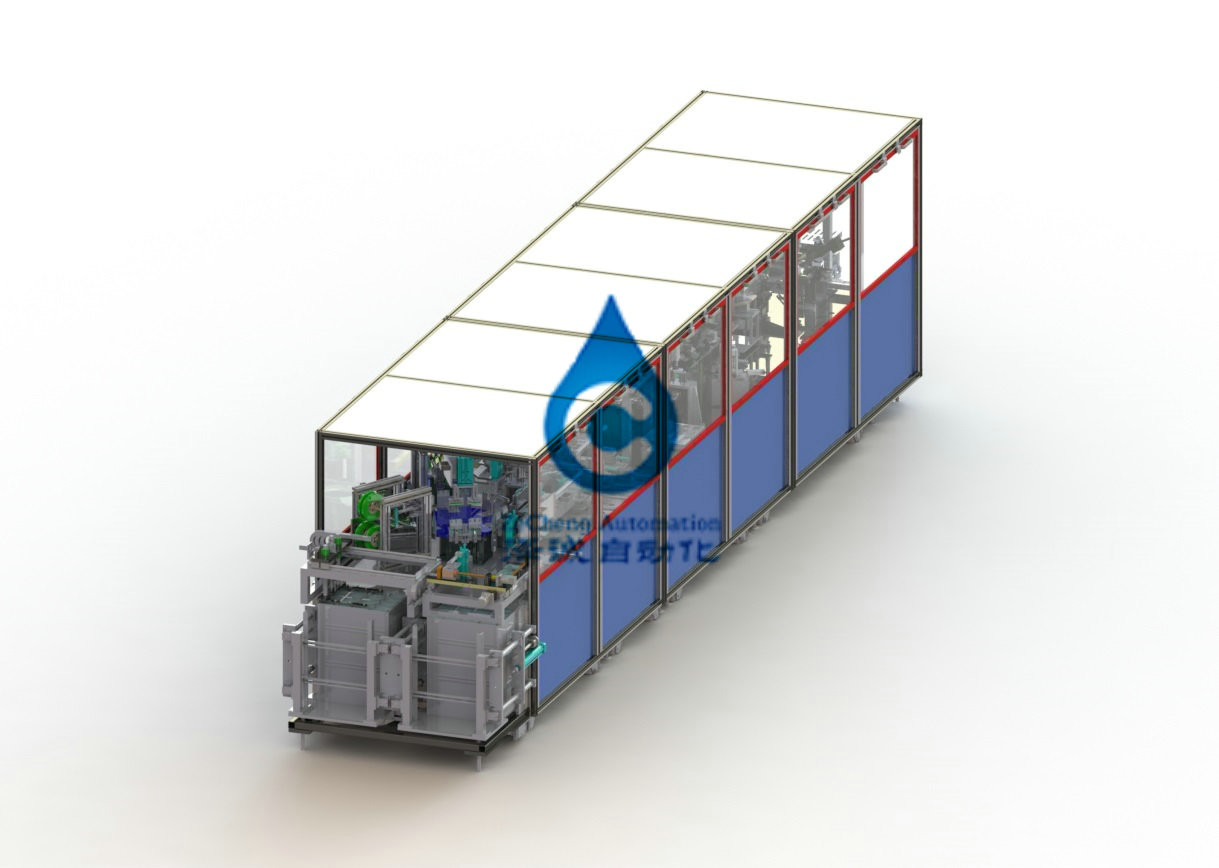

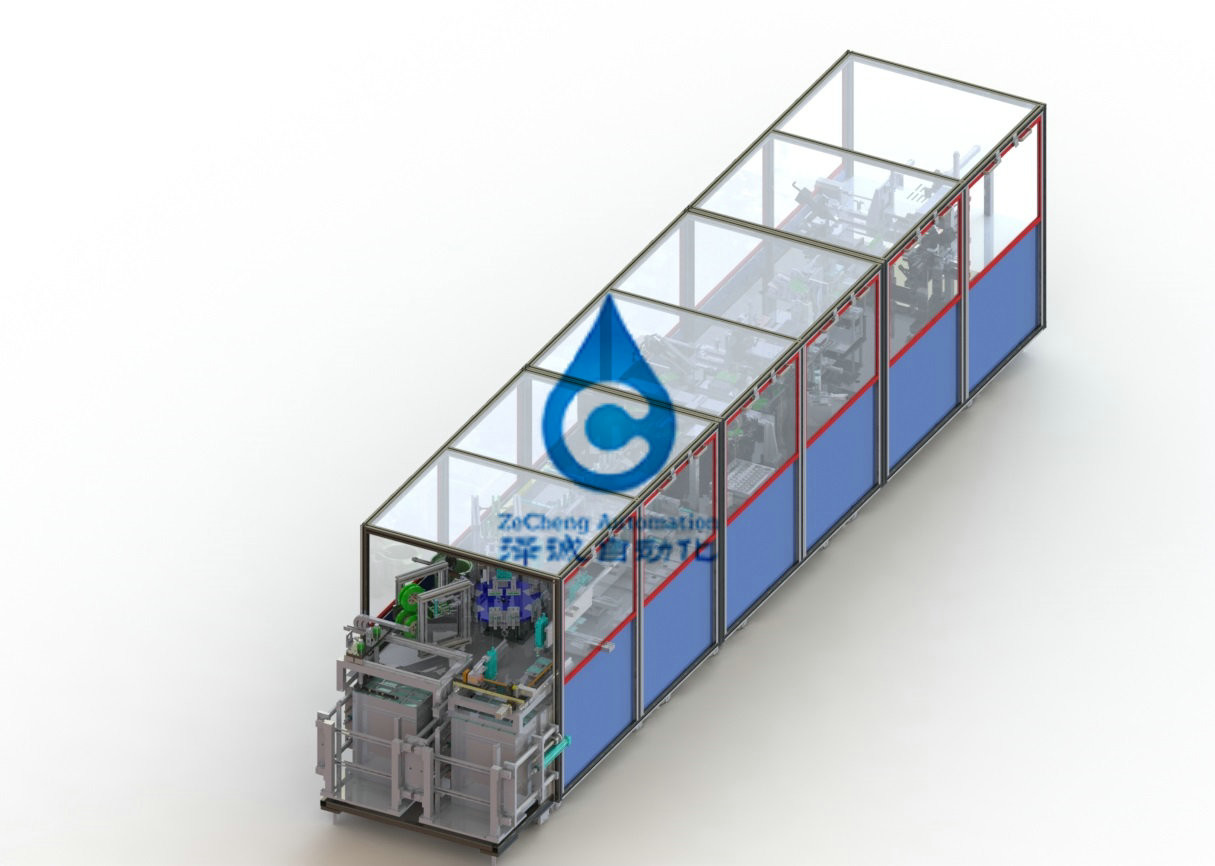

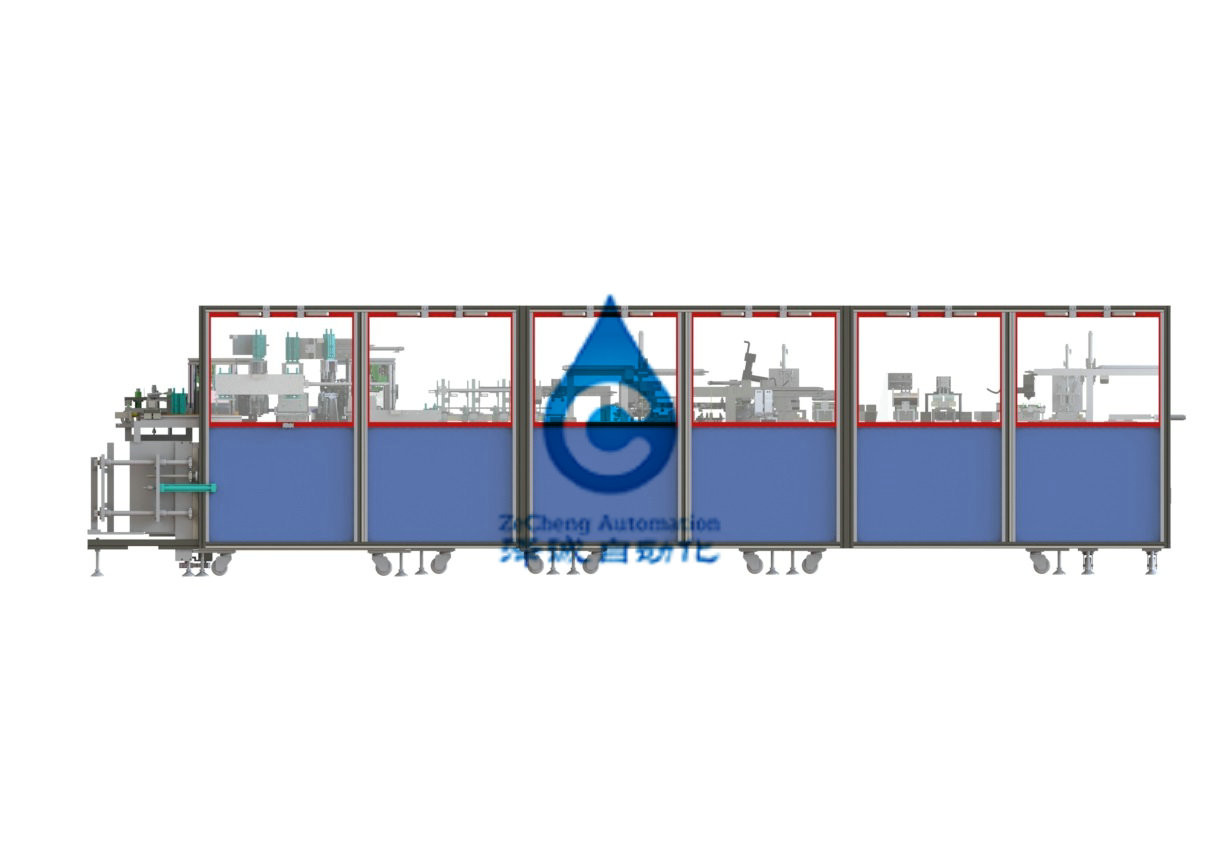

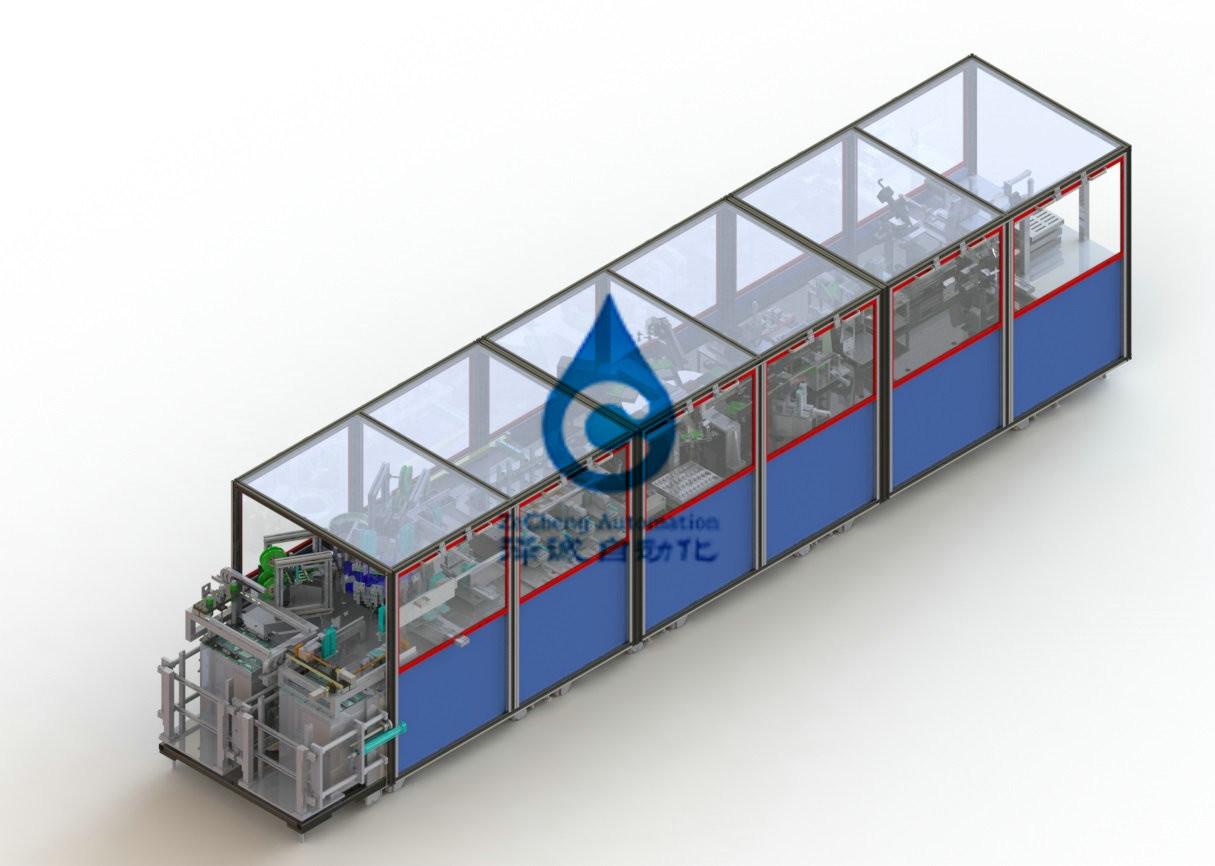

डिजिटल लिथियम बैटरी उत्पादन लाइन

पूरी तरह से स्वचालित वर्ग बैटरी असेंबली लाइन के लिए डिज़ाइन आवश्यकताएँ

1.1.यह योजना * * * बैटरी कंपनी लिमिटेड द्वारा प्रदान की गई बैटरी असेंबली आवश्यकताओं पर आधारित है, और वर्ग प्रकार की बैटरी स्वचालित उत्पादन लाइन को डिज़ाइन करती है।

1.2.उत्पादन लाइन क्षमता आवश्यकताओं: स्वचालित बैटरी असेंबली लाइन की पूरी उत्पादन गति लगभग 25PPM है;

1.3.लागू बैटरी का आकार: बैटरी की लंबाई: 36 ~ 80 मिमी, बैटरी की चौड़ाई: 30 ~ 70 मिमी, बैटरी की मोटाई: 3.0 ~ 10 मिमी

1.4.बैटरी असेंबली उत्पादन प्रक्रिया: कच्चे माल की फीडिंग से लेकर फ्लिप अप तक - बार-बार स्ट्रेट पोल ईयर की पोजीशनिंग - गैस्केट को कवर करने के लिए स्टिक टेप, ब्लैंकिंग को फ्लिप करने के लिए प्लास्टिक बैग और हेड - बैटरी फीडिंग - बॉटम ग्लू - शेल में - पोजिशनिंग क्लैम्पिंग और बेहद कान काटना टू ईयर कवर प्लेट अल्ट्रासोनिक वेल्डिंग, रेजिस्टेंस वेल्डिंग 1-2 - टेन्साइल टेस्टिंग - रेजिस्टेंस वेल्डिंग रिवर्स फीडिंग टू कवर प्लेट फ्लैटनिंग, बेंडिंग पोल ईयर टू ब्लॉक टू शॉर्ट सर्किट टेस्ट, लेजर स्पॉट वेल्डिंग, बैटरी।

1.5.नियंत्रण प्रणाली: सिस्टम चार सेटों से बना है, जिसमें गैस्केट पैकिंग सिस्टम, ग्लू-इन-शेल सिस्टम, पोल ईयर इंस्पेक्शन और वेल्डिंग सिस्टम और पोल ईयर बेंडिंग और सीलिंग सिस्टम शामिल हैं।सिस्टम के प्रत्येक सेट को पीएलसी द्वारा स्वतंत्र रूप से नियंत्रित किया जाता है।

1.6.स्क्वायर बैटरी स्वचालित असेंबली लाइन घटक उपकरण:

2. ऊर्जा माध्यम

2.1.6.1 शक्ति

2.1.6.1.1 वोल्टेज AC230V ± 10% काउंटर-चरण का तात्कालिक परिवर्तन

2.1.6.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज

2.1.6.2 वायु

2.1.6.2.1 दबाव 0.5mpa 5kgf/cm2

2.1.6.2.2 यातायात 10 लीटर/मिनट

2.2.परतबंदी मशीन

2.2.1.डिजाइन की आवश्यकताएं

2.2.1.1.मशीन वर्ग प्रकार की बैटरी के रबर को अच्छे टेप और गैसकेट के साथ पैक करने के लिए उपयुक्त है।

2.2.1.2.प्रक्रिया प्रवाह: इलेक्ट्रिक सेल को चार्ज करना → एक ही समय में एल्यूमीनियम शेल को फीड करना → कोटिंग चिपकने वाला → क्लैम्पिंग पोजिशनिंग → एल्युमीनियम शेल को पोजिशन करना → शेल को फीड करना (तीन बार में धकेलना) → फीडिंग।

2.2.1.3.विशेषताएं: शेल एक फ़नल गाइड के माध्यम से निर्देशित होता है।शेल में तीन बार पुश करें, क्लैम्पिंग पुश के लिए पहले दो, सीधे पुश के लिए अंतिम।डबल पोजीशन मैगजीन को स्टेप करके शेल को लोड किया जाता है।

2.2.1.4.रोल कोर को चिपकाए जाने के बाद बाईं और दाईं ओर चिपकने वाले कागज की लंबाई L4:0.2 ~ 1mm . है

2.2.1.5.रील के दो पहलू सममित हैं, 0 ~ 3mm . के पूर्ण अंतर के साथ

2.2.1.6.रोल कोर को चिपकाए जाने के बाद डायाफ्राम पेपर को कोर में नहीं बदला जा सकता है (डायाफ्राम पेपर को बिना डायफ्राम को उजागर किए रोल कोर के अंदर की ओर मोड़ा जाता है)

2.2.1.7. रोल कोर के चिपके होने के बाद पोल का टुकड़ा और डायाफ्राम क्षतिग्रस्त नहीं होगा

2.2.1.8 शेल में प्रवेश करते समय, कॉइल कोर और शेल माउथ के बीच एक गाइड ग्रूव होना चाहिए

2.2.1.9.नीचे के गोंद को चिपकाने और खोल में प्रवेश करने की प्रक्रिया के दौरान कॉइल कोर सकारात्मक और नकारात्मक कान झुकते नहीं हैं

2.2.1.10 खोल में प्रवेश करने के बाद, कुंडल कोर और खोल के किनारे के बीच का कोण ≤ 50 . है

2.2.1.11.शेल में प्रवेश करने के बाद कोइलिंग कोर और शेल बॉटम की भीतरी दीवार के बीच की दूरी L3:0.5±0.2mm होगी

2.2.1.12.कॉइल कोर और शेल L1 और L2 के दो किनारों के बीच की दूरी की आवश्यकता है: ≥0.1mm

2.2.1.13.रील कोर और खोल के किनारे के बीच की दूरी का अंतर |l1-l2 |≦1.5 मिमी

2.2.1.14.कुंडल कोर खोल में प्रवेश करने के बाद, यह स्वचालित रूप से नकारात्मक कान और खोल मुंह के बीच की दूरी का परीक्षण कर सकता है, और ठीक या एनजी निर्धारित कर सकता है

2.2.1.15.उत्पादन योग्यता दर 99.8%

2.2.1.16.उत्पादन उपज 95%।

2.2.1.17.स्विचिंग मॉडल का संचालन समय 30 मिनट से अधिक नहीं होना चाहिए

सहयोग प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;

(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
