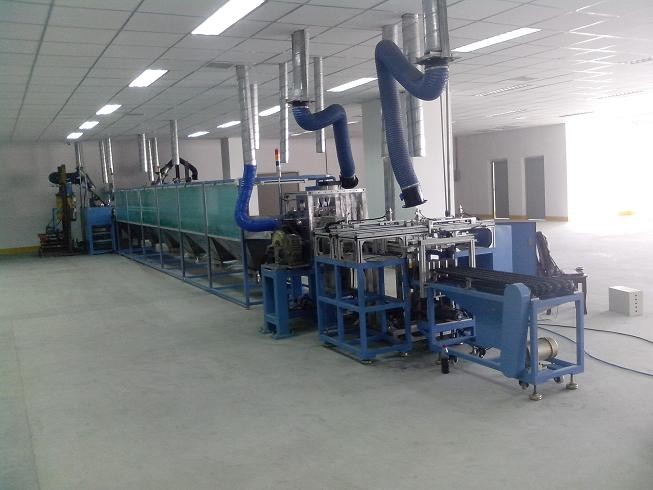

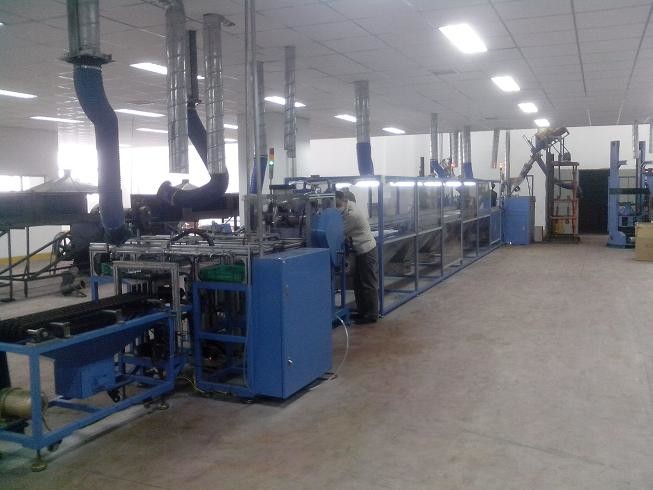

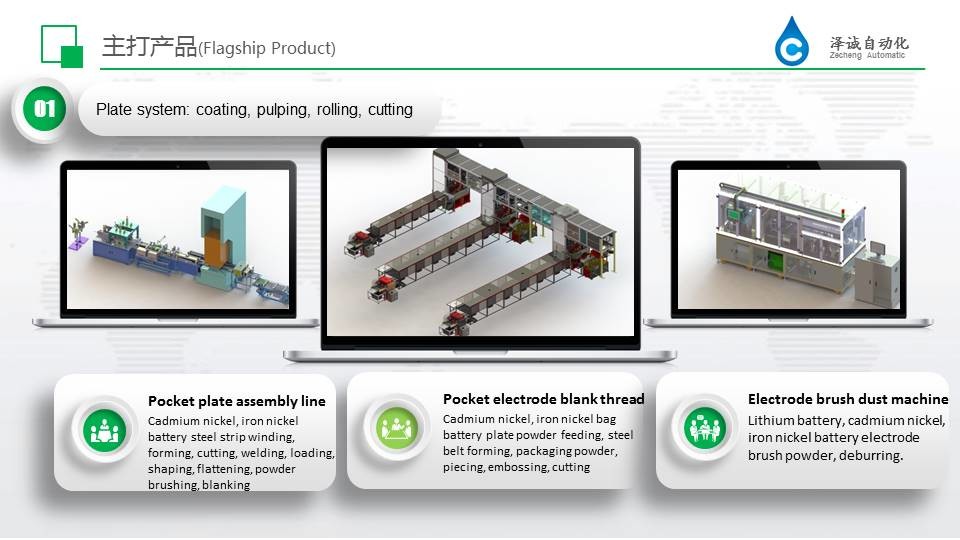

कैडमियम निकल बैटरी, आयरन निकल बैटरी, जिंक निकल बैटरी प्लेट असेंबली लाइन, असेंबली लाइन
1. बैग बैटरी प्लेट असेंबली लाइन डिजाइन आवश्यकताओं
समारोह
1.1, डिवाइस स्वचालित रूप से मशीन में वॉल्यूम कॉइल स्टील बेल्ट डाल देगा, कृत्रिम रूप से स्टील बेल्ट को स्वचालित स्टील बॉक्स में वेल्डिंग मशीन बनाने के लिए सोंगलियाओको, स्वचालित फीडिंग मैनिपुलेटर प्रेशर स्टील (ग्राहक द्वारा आवश्यक स्टील बैंड शीयरिंग लंबाई) उत्पादों के साथ सेट कर सकता है। पैरामीटर, स्टील बेल्ट दबाव मोल्डिंग काटने ("यू" के आकार के बाद स्टील बेल्ट "मांसपेशी" है)। सुदृढीकरण मैनिपुलेटर रिक्लेमर को समझें, प्रतीक्षा करें। स्टील शीट बॉक्स ने स्टेपर मोटर एक्शन को आगे बढ़ाया, मैनिपुलेटर स्वचालित रूप से स्टील प्लेट को भी पकड़ लेता है सामग्री, खिलाने में, डायल आगे की उम्मीद है, एक हड़पने बार जोड़तोड़ की उम्मीद करें, स्वचालित वेल्डिंग, स्वचालित मोल्डिंग स्टील बॉक्स जारी है, फ्रेम स्वचालित रूप से उसी दिशा में क्रम के अनुसार होगा (लगभग 100 टुकड़े प्रति बैच), साइकिल के लिए साफ-सुथरा काम। (नोट: ग्रैब बार मैनिपुलेटर आंदोलन के साथ कठोर प्लेट फीडिंग चलाने की प्रक्रिया में उत्पादन क्षमता में सुधार के लिए तुल्यकालिक काम है)
1.2, दक्षता: वेल्डेड स्टील बॉक्स 10 टुकड़ा / मिनट, एक प्रबलित फ्रेम लगभग 6 सेकंड।
1.3, तकनीकी प्रक्रिया:
1.4, विशेषताएं: एक कार्यकर्ता संचालित कर सकता है, स्ट्रिप स्टील की पूरी प्लेट पर कृत्रिम ऑपरेशन, मैनिपुलेटर द्वारा स्टील प्लेट स्वचालित हड़पने, स्वचालित मोल्डिंग, स्वचालित फ़्लैटनिंग, स्वचालित असेंबली फिक्स्ड, प्रबलित फ्रेम वेल्डिंग एक अस्तित्व, सुविधाजनक और विश्वसनीय संचालन, कम मैनुअल संचालन और श्रम की तीव्रता, उच्च दक्षता।
2.मुख्य तकनीकी आवश्यकताएं और पैरामीटर:

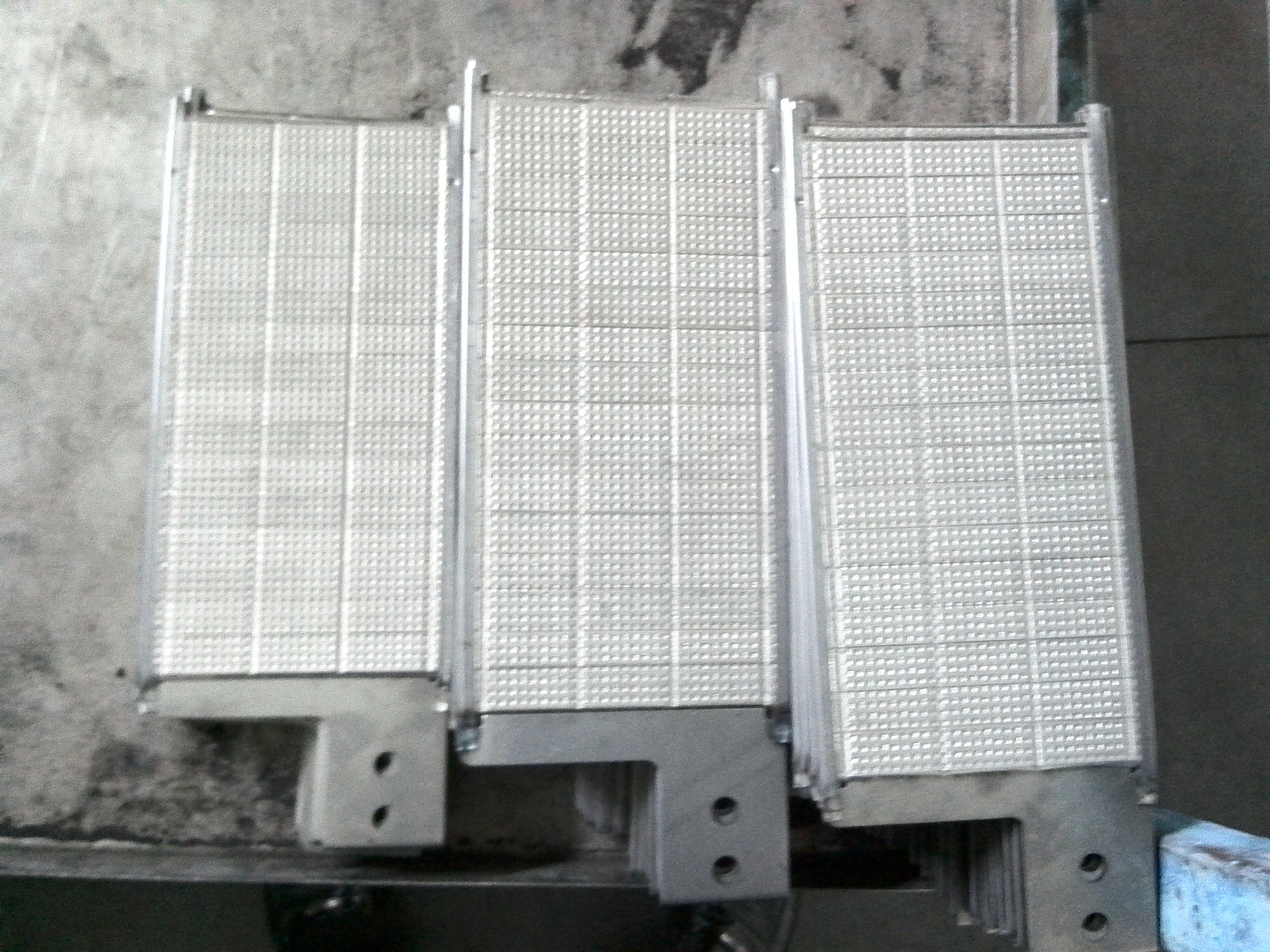

2.1, सुदृढीकरण सामग्री: 0.5 मिमी x 14 मिमी x एल, प्रत्येक डिश का वजन लगभग 10 ~ 30 किलोग्राम होता है।
2.2, मोल्डिंग लंबाई: 90 ~ 255 मिमी।
2.3, प्रबलित फ्रेम लंबाई 120 ~ 290 मिमी, चौड़ाई 85 ~ 175 मिमी समायोज्य है।
(एकल सिर):
2.4, स्पॉट वेल्डिंग, 3 मिमी या उससे कम की कुल मोटाई।
2.5, स्पॉट वेल्डिंग मशीन: समुद्री बिलिटन स्पॉट वेल्डिंग मशीन। पावर AC380V प्लस या माइनस 10%, HZ के लिए 50 HZ + 5%। 25 kva का अधिकतम बिजली उत्पादन। वेल्डिंग शेड्यूल 25 मिमी। वेल्डिंग केंद्र की दूरी समायोज्य है। (दो )
2.6, सुदृढीकरण, मैनिपुलेटर द्वारा प्रति टुकड़ा सुदृढीकरण प्लेट स्वचालित रूप से सामग्री पर हड़पने, वेल्डिंग उपकरण स्वचालित रूप से हटाए गए भागों, स्वचालित रूप से एक ही साफ, परिवहन के लिए आसान और प्रक्रिया के तहत (लगभग 100 टुकड़े प्रति बैच) का उपयोग करके, गिनती रिपोर्ट के बाद पुलिस।
2.7, स्पॉट वेल्डिंग दृढ़ और विश्वसनीय है।
2.8, स्थिति निर्धारण स्थिरता विश्वसनीय, टिकाऊ, आसान disassembly का पता लगाने।
3. वेल्डिंग मशीन के मुख्य घटक बनाने वाले स्वचालित स्टील बॉक्स

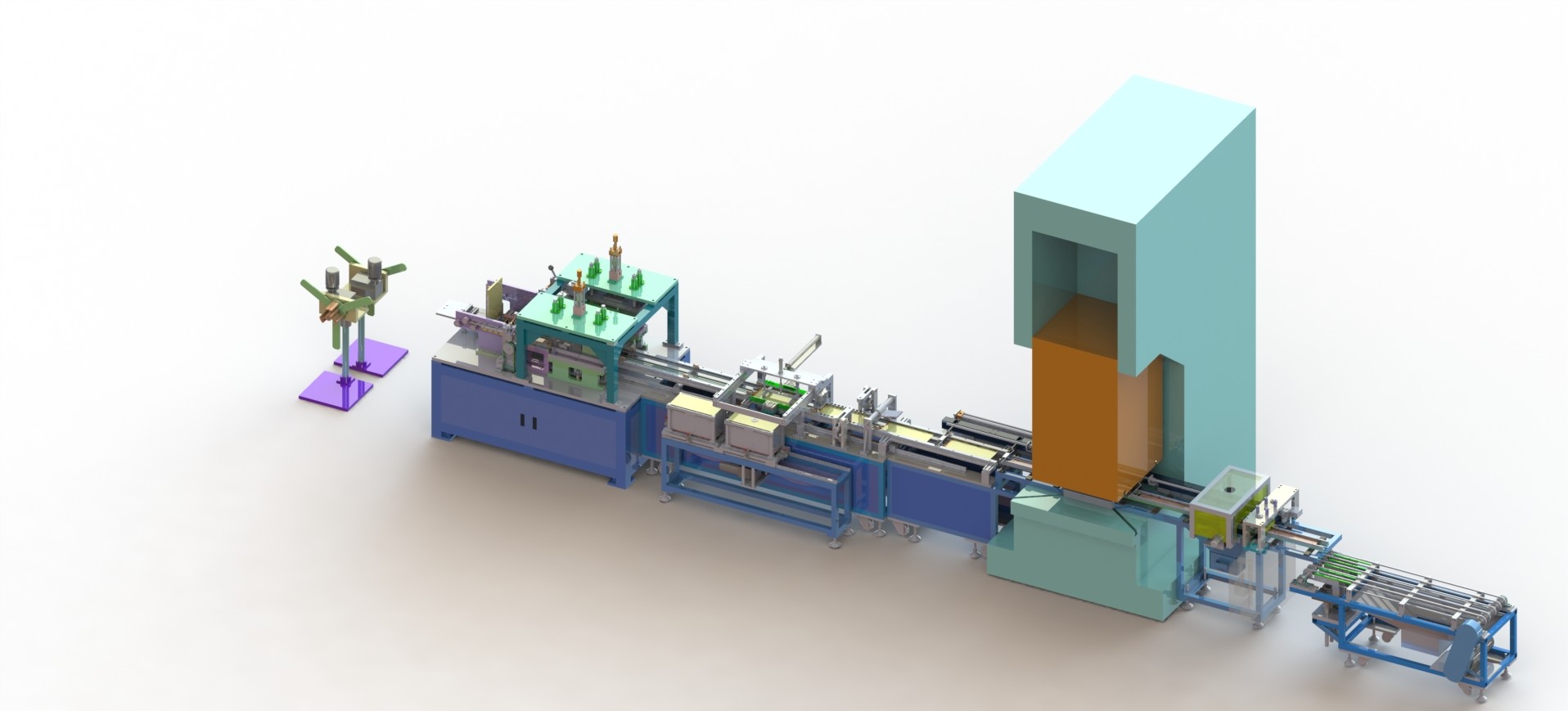

3.1A आरेख, उपकरण:
3.2, उपकरण तकनीकी पैरामीटर
|
मशीन विनिर्देश मद |
||
| तकनीकी पैमाने | दक्षता | 10 टुकड़ा/मिनट |
| कुल शक्ति (किलोवाट) | 55kw | |
| शक्ति का सामान्य संचालन (किलोवाट) | 52kw | |
| अन्य ऊर्जा | शुष्क संपीड़ित वायु स्रोत | |
| वजन | लगभग 8 टन | |
| आकार | L7500mm*W2300mm*H4000mm | |
3.3, उपकरण मुख्य घटक
| नहीं | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | मात्रा |
| 1 | रैक प्रणाली | 1सेट | |
| 4040 वर्ग वेल्डेड फ्रेम संरचना | 1 | ||
| बेस प्लेट | 1 | ||
| 2 | रोलिंग घटक | 2 सेट | |
| घुमाने वाली मशीन | 2 | ||
| 3 | मोल्डिंग घटकों को काटें | 2 सेट | |
| हाइड्रोलिक सिस्टम | 1 | ||
| अप और डाउन फॉर्मिंग डाई | 2 | ||
| मोल्डिंग हाइड्रोलिक सिलेंडर | 2 | ||
| 4 | वेल्डेड घटक | 1सेट | |
| स्पॉट वेल्डिंग मशीन | 2 सेट | ||
| वेल्डिंग तंत्र | 2 | ||
| वेल्डिंग तंत्र | 2 | ||
| 5 | खिला विनियमन घटकों | 1सेट | |
| चांदी की रैखिक गाइड | 2 | ||
| सकारात्मक और नकारात्मक समायोजन पेंच | 2 | ||
| खिला तंत्र को समायोजित करें | 2 | ||
| संचालन तंत्र | 2 | ||
| 6 | स्वचालित खिला घटक | 1सेट | |
| सिलेंडर | 3 | ||
| चांदी की रैखिक गाइड | 2 | ||
| 7 | प्लेट विधानसभा घटक | 1सेट | |
| प्लेट परिवहन एजेंसी | 1 | ||
| सामग्री खिला | 1 | ||
| 8 | प्लेट रोलर घटक | सिंगल कॉलम हाइड्रोलिक प्रेस | 1सेट |
| प्लेट स्थिरता | एनसेट्स | ||
| 9 | मल्टीपॉइंट वेल्डिंग घटक | 1सेट | |
| स्पॉट वेल्डिंग मशीन | 2 सेट | ||
| वेल्डिंग तंत्र | 2 | ||
| वेल्डिंग तंत्र | 2 | ||
| 10 | स्वचालित ब्लैंकिंग घटक | 1सेट | |
| प्राप्त करने वाले संस्थानों में कदम रखें | 1सेट | ||
| 1 1 | ऑपरेटिंग सिस्टम | पीएलसी-ओमरोन | 1सेट |
| टच स्क्रीन | 1 |
