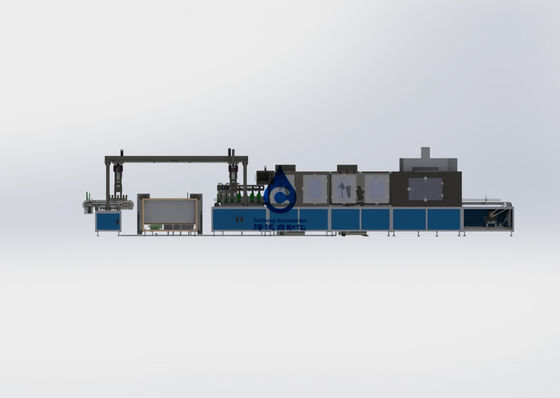

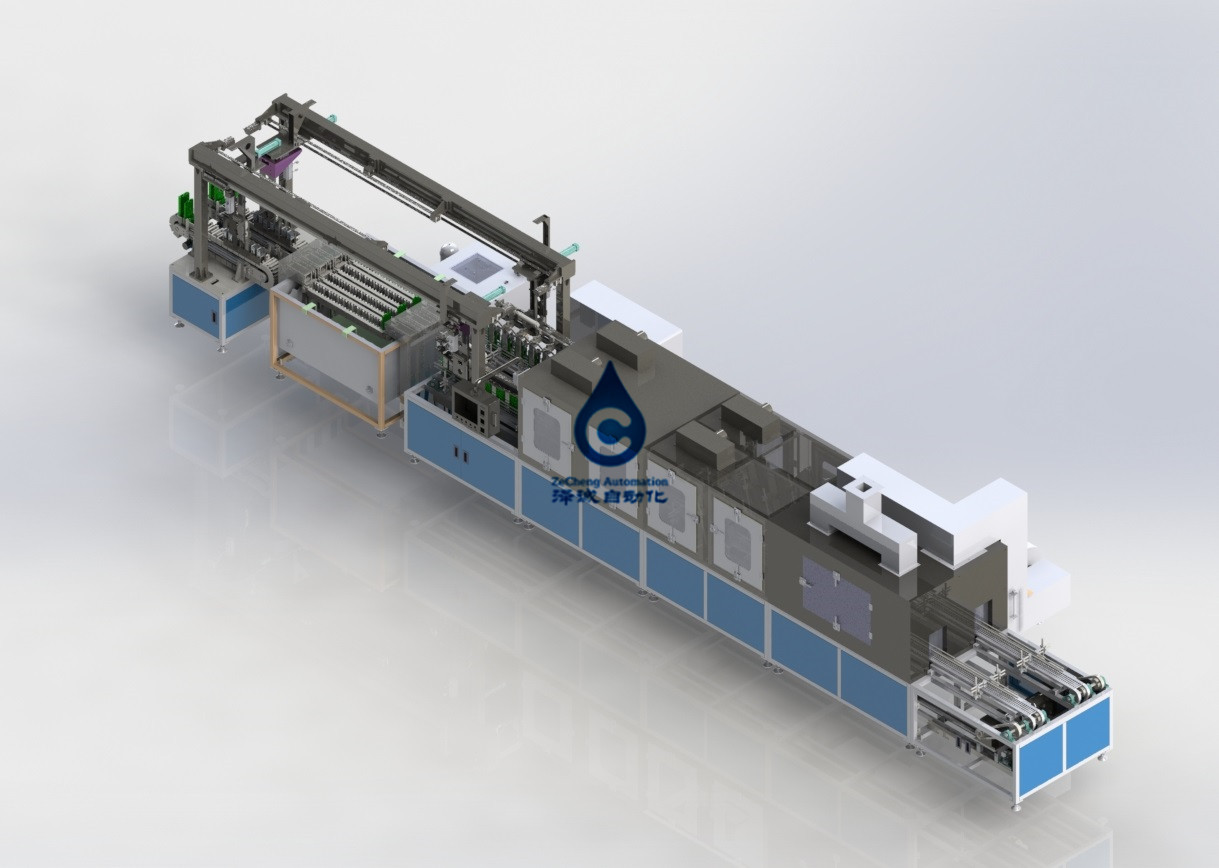

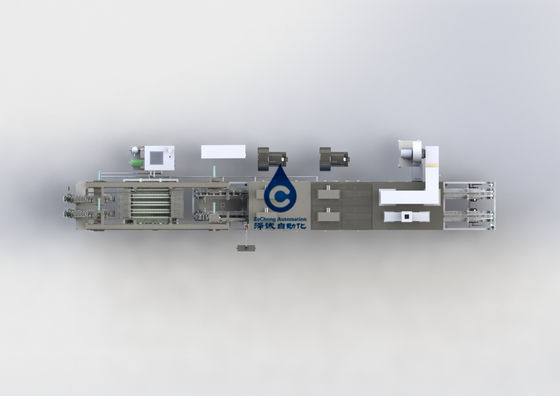

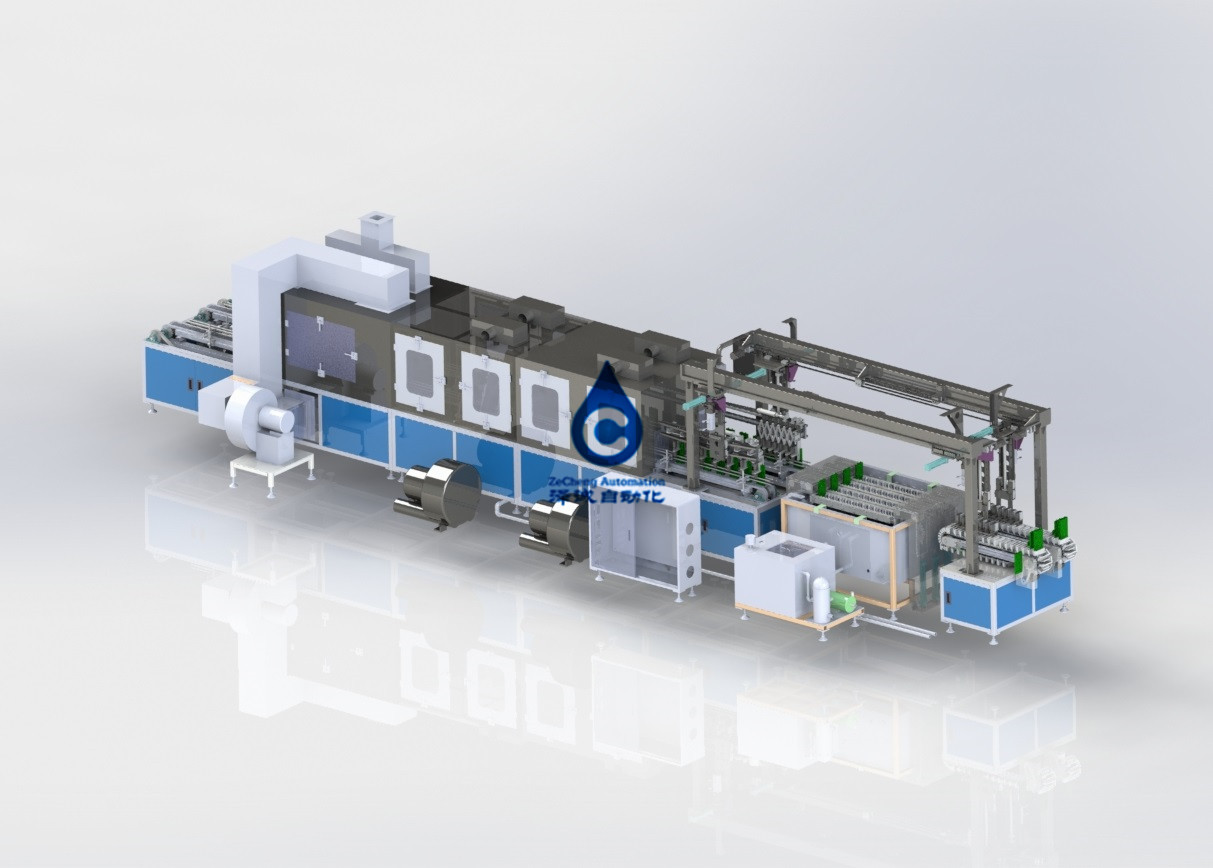

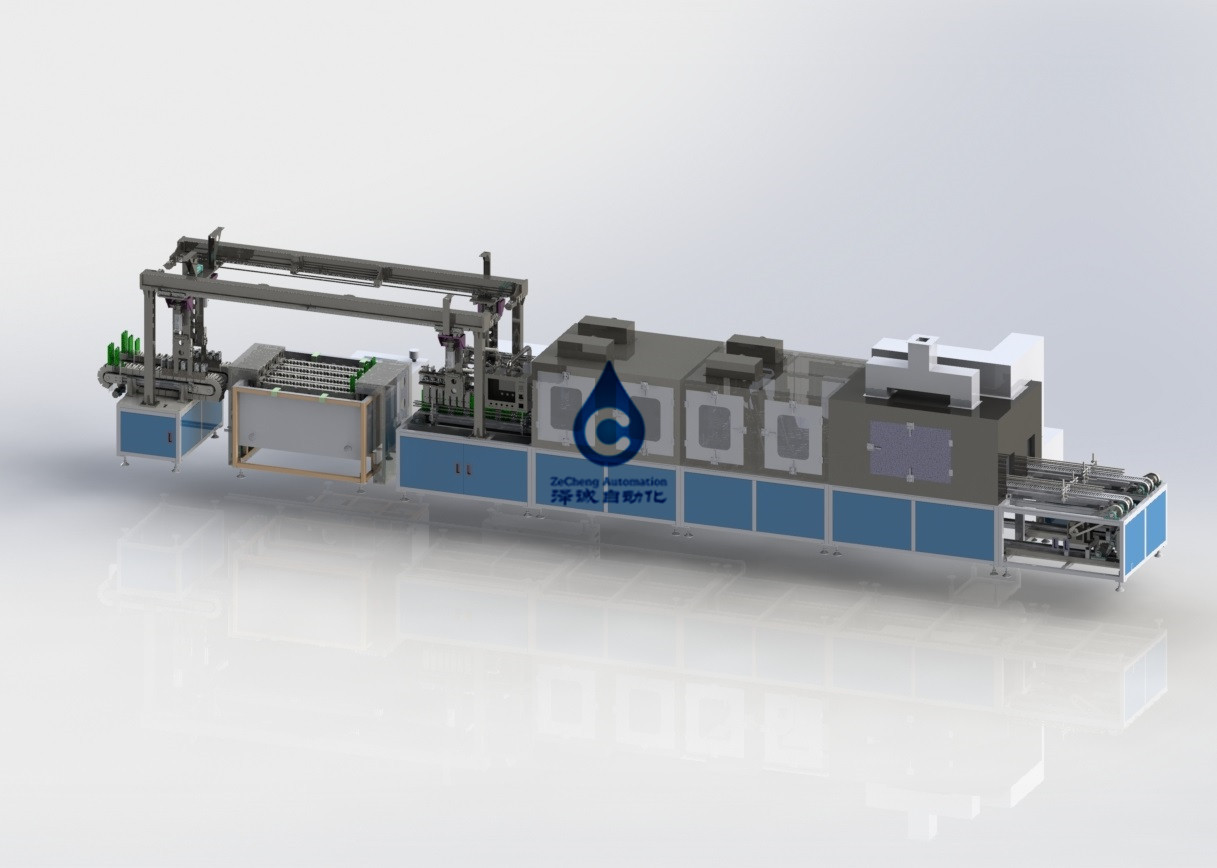

लिथियम बैटरी उत्पादन लाइन उच्च दबाव स्प्रे सफाई उपकरण
1. बैटरी की सफाई और सुखाने की व्यवस्था:
इस प्रणाली के मुख्य कार्य इस प्रकार हैं: सीलबंद बैटरी को अल्ट्रासोनिक सफाई के लिए अल्ट्रासोनिक सफाई टैंक में कैद किया जाता है, और साफ बैटरी कोर को एयर शावर सुखाने वाले संदेश प्रणाली के कन्वेयर बेल्ट पर रखा जाता है।कन्वेयर बेल्ट बैटरी को हवा की बौछार के माध्यम से बैटरी की सतह पर पानी को सुखाने और क्रमिक रूप से सुखाने के लिए चलाती है।
बैटरी की सफाई और सुखाने की प्रणाली में मुख्य रूप से शामिल हैं: सफाई मशीन फीडिंग और अनलोडिंग सिस्टम का 1 सेट, बैटरी क्लीनिंग सिस्टम का 1 सेट, एयर शावर सुखाने वाला संदेश प्रणाली का 1 सेट।
2. सफाई मशीन की लोडिंग और अनलोडिंग प्रणाली:
सिस्टम में शामिल हैं: फीडिंग पुल बेल्ट 1, फीडिंग मैनिपुलेटर 1 सेट, फीडिंग मैनिपुलेटर 1 सेट, मैनिपुलेटर ब्रैकेट 1 सेट, सुरक्षात्मक कवर 1 सेट।
3. फीडिंग और ड्राइंग बेल्ट: कन्वेयर बेल्ट के 1 सेट, रेलिंग संदेश के 4 सेट, सामग्री सिलेंडर के 2 सेट, सामग्री स्थिति सिलेंडर के 4 सेट, 1 फ्रेम, 1 संदेश मोटर और 1 संक्रमण कक्ष सहित;
4. तकनीकी आवश्यकताएं:
4.1 संचरण गति 0-1000mm/मिनट समायोजित किया जा सकता है
4.2 स्टेनलेस स्टील रेलिंग SUS304 के दर्पण स्टेनलेस स्टील ट्यूब को गोद लेती है, और रेलिंग पोजीशनिंग सीट की सामग्री SUS304 स्टेनलेस स्टील है
सामग्री को ब्लॉक करने और अलग करने के सिलेंडर में 4.3 खरोंच और बैटरी को नुकसान की अनुमति नहीं है;
4.4 जब कन्वेयर बेल्ट सुखाने के कमरे से गुजरता है, तो सुखाने वाले कमरे में सुखाने वाली गैस रिसाव को रखने के लिए कन्वेयर बेल्ट पर एक संक्रमण कक्ष स्थापित किया जाएगा;
4.5 समर्थन सामग्री की आवश्यकता SUS304 स्टेनलेस स्टील है;
4.6 जोड़तोड़ के ग्रिपर की भौतिक आवश्यकता पीई है;
4.7 जोड़तोड़ की एक्स-अक्ष दिशा की दोहराव गति सटीकता ± 0.1mm . है
4.8 वाई-अक्ष दिशा में मैनिपुलेटर की दोहराव गति परिशुद्धता ± 0.1 मिमी . है
4.9 Z अक्ष दिशा में जोड़तोड़ की गति सटीकता ± 0.1mm
बैटरी ग्रिपर और सेल ड्रॉप की संभावना = 0%
5.कॉन्फ़िगरेशन सूची
| सीरियल नंबर | का नाम | की संख्या | ब्रांड |
| मैनिपुलेटर लोड और अनलोडिंग | सर्वो मोटर | 5 | पैनासोनिक |
| तुल्यकालिक बेल्ट | 5 | मिसुमी | |
| लिनियर गाइड | 12 | HIWIN | |
| स्क्रू | 2 | HIWIN | |
| क्लैंपिंग सिलेंडर | 8 | एसएमसी | |
| उंगलियों | 8 | गैर-मानक प्रसंस्करण | |
| फोटोइलेक्ट्रिक स्विच को सीमित करें | 18 | पैनासोनिक | |
| युग्मन | 4 | कूप - लिंक | |
| मोबाइल बेस प्लेट | 2 | गैर-मानक प्रसंस्करण | |
| फीडिंग जोन | स्टेनलेस स्टील कन्वेयर चेन प्लेट | 1 | गैर-मानक प्रसंस्करण |
| कन्वेयर स्प्रोकेट | 2 | गैर-मानक प्रसंस्करण | |
| कन्वेयर मोटर | 1 | लिंग | |
| स्टेनलेस स्टील गार्ड रेल | 4 | गैर-मानक प्रसंस्करण | |
| रेलिंग जोड़ | 20 | गैर-मानक प्रसंस्करण | |
| रेलिंग माउंट | 10 | गैर-मानक प्रसंस्करण | |
| गाइड रैखिक असर | 4 | मिसुमी | |
| क्लैंपिंग सिलेंडर | 1 | एसएमसी | |
| रख-रखाव सिलेंडर | 1 | एसएमसी | |
| बाधक पट्टी | 1 | गैर-मानक प्रसंस्करण | |
| क्लैंपिंग ब्लॉक | 2 | गैर-मानक प्रसंस्करण | |
| बोर्ड के पार | 4 | गैर-मानक प्रसंस्करण | |
| पृथक्करण सामग्री सिलेंडर | 4 | एसएमसी | |
| गाइड रैखिक असर | 8 | मिसुमी | |
| स्टंट्स | स्टंट्स | 1 | गैर-मानक प्रसंस्करण |
| संक्रमण टैंक | संक्रमण टैंक | 1 | गैर-मानक प्रसंस्करण |
| परिरक्षण | परिरक्षण | 1 | गैर-मानक प्रसंस्करण |
6. सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
