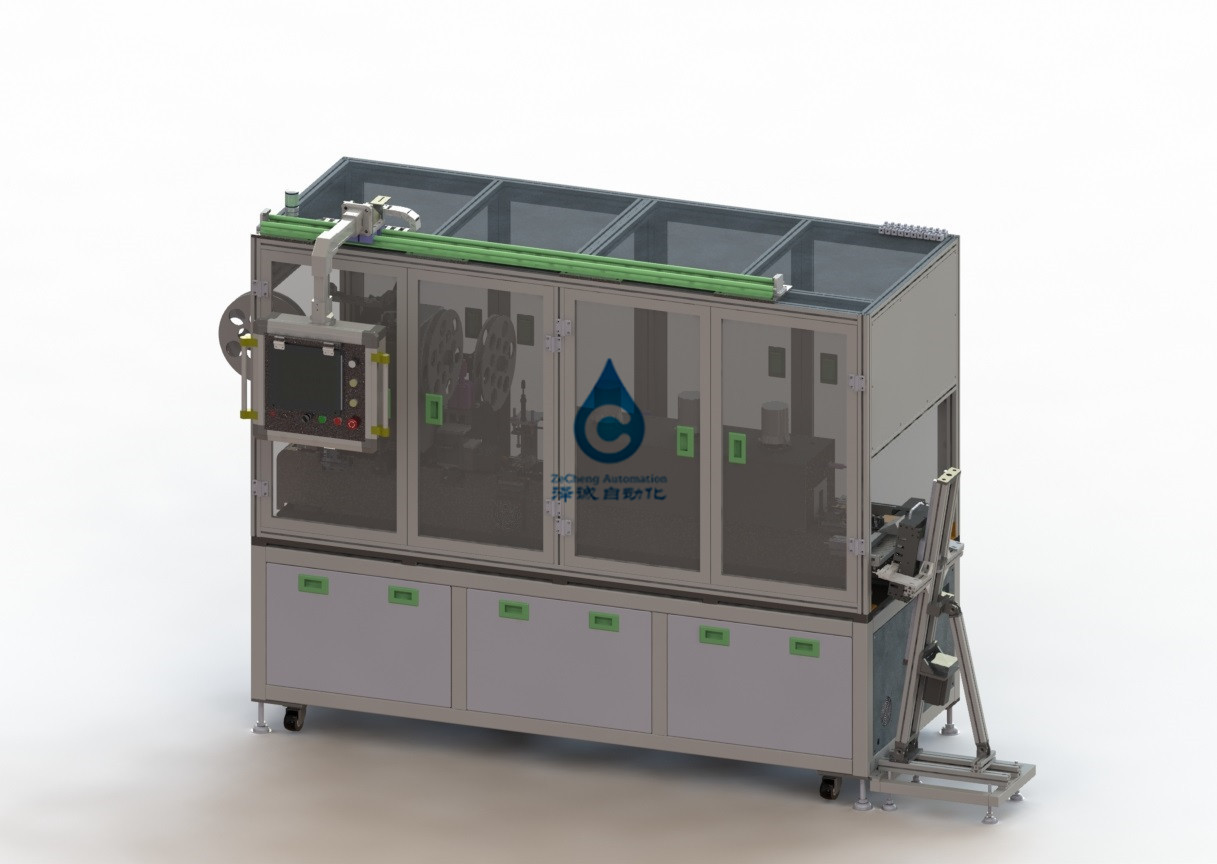

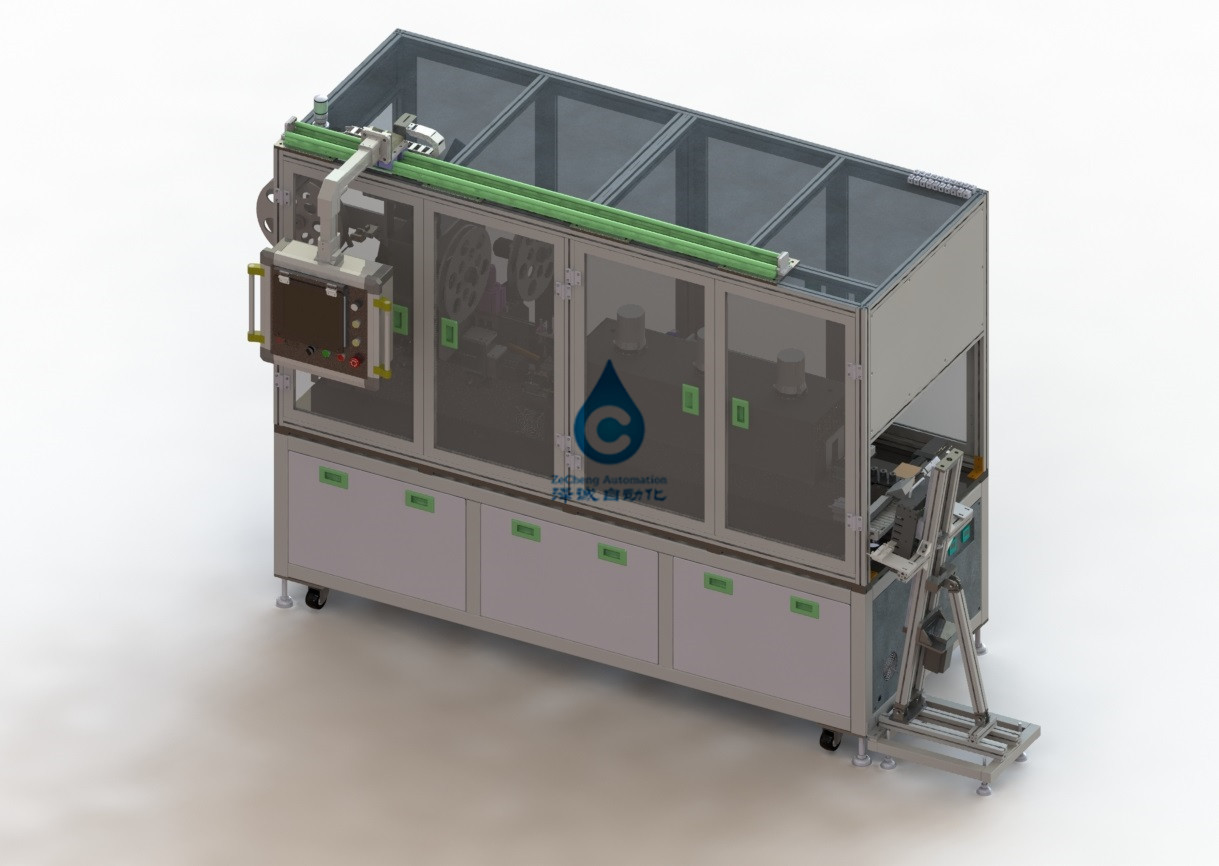

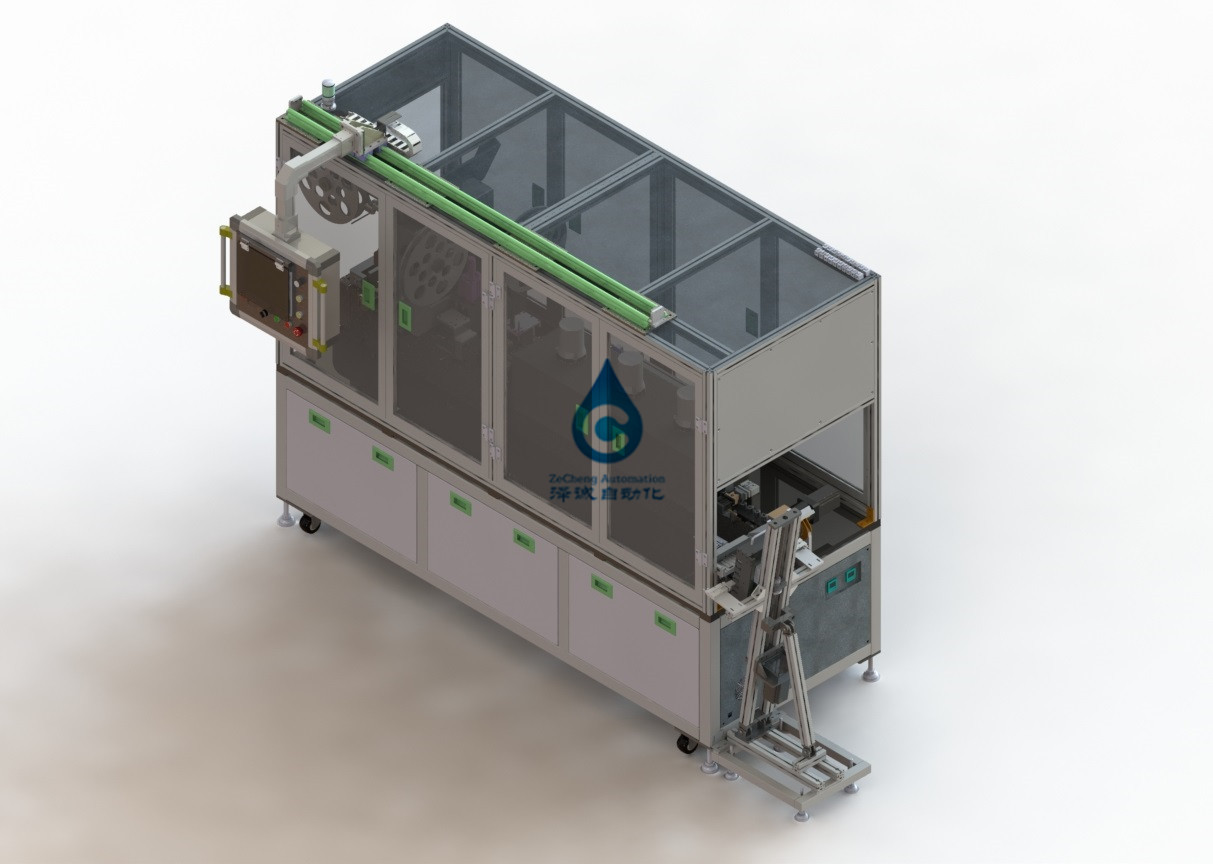

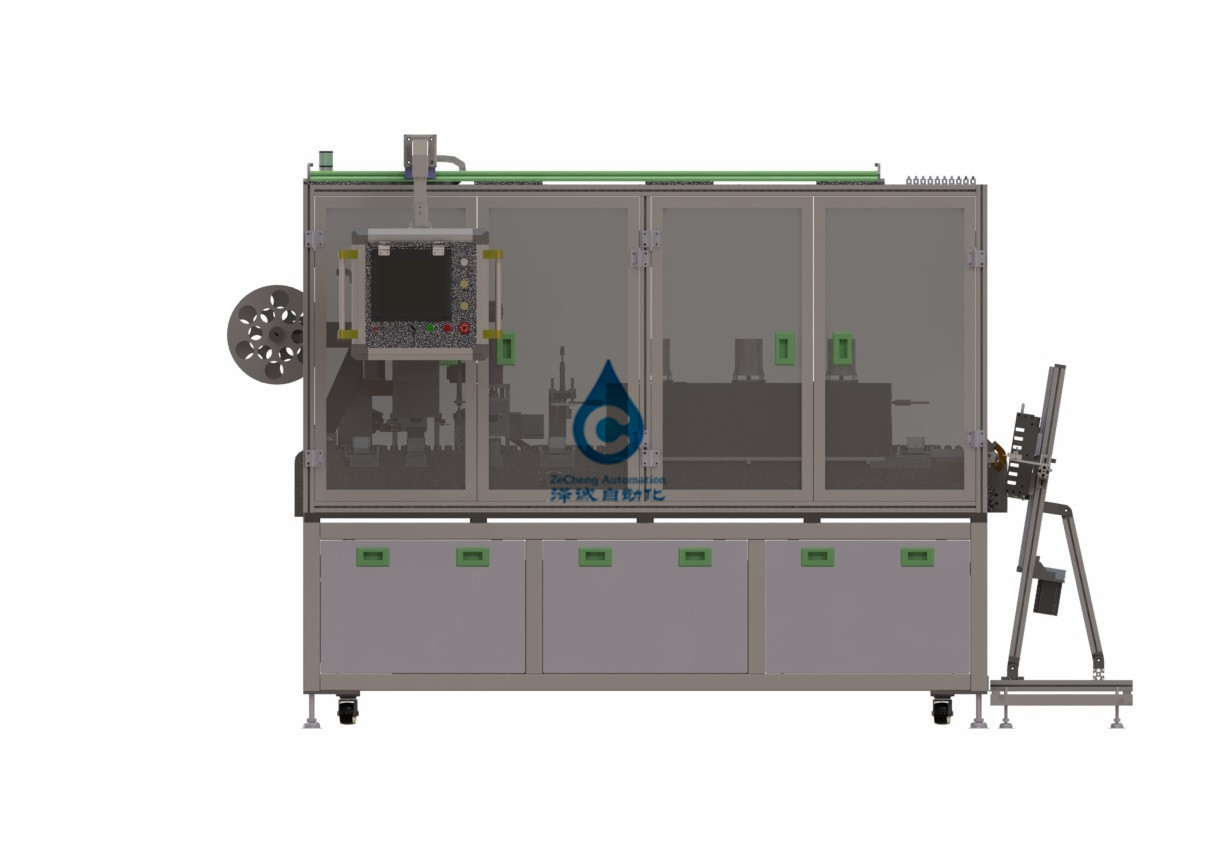

स्वचालित आस्तीन लिथियम बैटरी उत्पादन लाइन बाहरी फिल्म स्टिकर डिवाइस
1. उपकरण समारोह और सिद्धांत का परिचय
18650 बेलनाकार बैटरी के स्वचालित पीईटी / पीवीसी आस्तीन के लिए उपयोग किया जाता है, साथ ही सकारात्मक इन्सुलेशन पैड और गर्मी सिकुड़ने का निर्माण होता है।पूरी मशीन श्रृंखला संदेश संरचना को अपनाती है।
बैटरी को उच्च तापमान चुंबक आधार पर adsorbed किया जाता है, और पोजिशनिंग स्लीव की हीट सिकुड़ने योग्य ट्यूब, पोजिशनिंग पंच टॉप की इंसुलेशन शीट, सेकेंडरी पोजिशनिंग और हीट को पूरा करने के लिए चेन को कदम दर कदम ले जाया जाता है।
पवन संकोचन और अन्य कार्य।
2. उपकरण क्रिया प्रवाह
पंच शीर्ष इन्सुलेशन शीट → झाड़ी की ऊंचाई → माध्यमिक स्थिति → गर्मी संकोचन → निर्वहन
3: उपकरण के तकनीकी पैरामीटर
| बुनियादी पैरामीटर | |
| एकल मशीन दक्षता | P100PPM |
| श्रृंखला रैखिक वेग | परिवर्तनीय आवृत्ति समायोज्य 0-3 मीटर / मिनट |
| उत्पाद पास दर | 99.50% |
| डिवाइस रोटेशन दर | 98% |
| जीवन मरो | + / - 0.3 मिमी |
| जीवन मरो | 800000 बार या अधिक |
| थर्मल संकोचन तापमान | कमरे का तापमान - 200 ℃ समायोज्य, सटीक ± 2 ℃ |
| शोर | 60 डीबी या उससे कम |
| संयंत्र विन्यास | |
| संपीड़ित हवा | तीक्ष्णता 0.6 एमपीए |
| इनपुट वोल्टेज | 380 वी / 50 हर्ट्ज, 25 किलोवाट |
| नल का जल | उपकरण स्थापना बिट के लिए 1 इंच पानी के पाइप इंटरफ़ेस प्रदान करें |
| अपशिष्ट जल निर्वहन | उपकरण स्थापना बिट के लिए 1 इंच अपशिष्ट जल निर्वहन पाइप इंटरफ़ेस प्रदान करें |
4. उपकरण के मुख्य घटक
| नहीं | का नाम | सामग्री पेश की गई है |
| 1 | खिला तंत्र | 1 सेट, डॉकिंग फ्रंट उपकरण, स्वचालित ब्लैंकिंग। |
| 2 | संगठन सेट करें | 1 सेट, जिसमें कॉइल अनइंडिंग, गाइड बार, गाइड बार, गाइड सर्वो मोटर, रोटरी रिंग कटर, सेकेंडरी सटीक पोजिशनिंग के हॉट सिकुड़ने योग्य ट्यूब हाई बॉटम शामिल हैं;बैटरी की सटीक स्थिति का एहसास करने के लिए बैटरी सिलेंडर V ब्लॉक द्वारा संचालित होती है।गर्मी संकुचित करने योग्य ट्यूब लंबाई खिला, स्वचालित अंगूठी काटने को प्राप्त करने के लिए।टेप लिंक का उपयोग करके अधिक रिचार्जिंग रोल, निरंतरता सुनिश्चित करें और संचालित करने में आसान।सटीकता सुनिश्चित करने के लिए कटर को गाइड स्लीव द्वारा निर्देशित किया जाता है।ब्लेड की रोटरी रिंग कटिंग स्टेपिंग मोटर द्वारा संचालित होती है। |
| 3 | स्वचालित डालने इन्सुलेशन तंत्र | इंसुलेटेड फिल्म अनइंडिंग, स्टेपर ड्राइंग और न्यूमेटिक डाई कटिंग, स्क्रैप रिवाइंडिंग सहित एक सेट।सकारात्मक इन्सुलेशन रबर पैड के छिद्रण और काटने का एहसास करने के लिए, बैटरी के स्वचालित रूप से चरम होने की उम्मीद है।कचरे में एक घुमावदार तंत्र घुमावदार होता है। |
| 4 | स्थिति सुधार तंत्र | 1 सेट, थर्मल संकोचन से पहले बैटरी की स्थिति और चुंबक स्थिरता को सही करें, बैटरी के नीचे चुंबक छड़ी बनाएं, सुनिश्चित करें कि निचला पैकेज किनारा गर्मी संकोचन में चुंबक को नहीं छूएगा, खराब नीचे रोल किनारे से बचें . |
| 5 | हीट ओवन | 1 सेट, गर्म हवा संकोचन भट्ठी, भट्ठी में गर्म हवा परिसंचरण वितरण, गर्म हवा का तापमान वर्दी, सटीक नियंत्रण, भट्ठी बैटरी रोटेशन में चलने वाली कन्वेयर श्रृंखला, गर्मी सिकुड़ने योग्य ट्यूब की गर्मी एकरूपता सुनिश्चित करने के लिए, गर्मी संकुचित ट्यूब सिकुड़ करीब बैटरी की सतह पर और सुंदर रखें। |
| 6 | परिवहन तंत्र | 1 सेट, मुख्य रूप से चेन स्प्रोकेट और स्टेप ड्राइव से बना है, बैटरी की स्टेप फीडिंग को पूरा करता है, और फिर बैटरी को स्लीव, रबर पैड, हीट सिकुड़न, डिस्चार्ज और अन्य कार्यात्मक क्षेत्रों में लोड करता है।प्रत्येक चेन प्लेट एक चुंबकीय मंच सोखना बैटरी से सुसज्जित है। |
| 7 | रैक | 1 सेट, 50 वर्ग वेल्डिंग। |
| 8 | मैन-मशीन इंटरफ़ेस | 1 सेट, मैन-मशीन इंटरफेस को घुमाएं। |
सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
