लिथियम बैटरी उत्पादन लाइन बैटरी मेटल डाई के लिए हाई स्पीड डाई कटिंग मशीन
1, उपकरण विवरण:
1.1, उपकरण प्रोफ़ाइल:

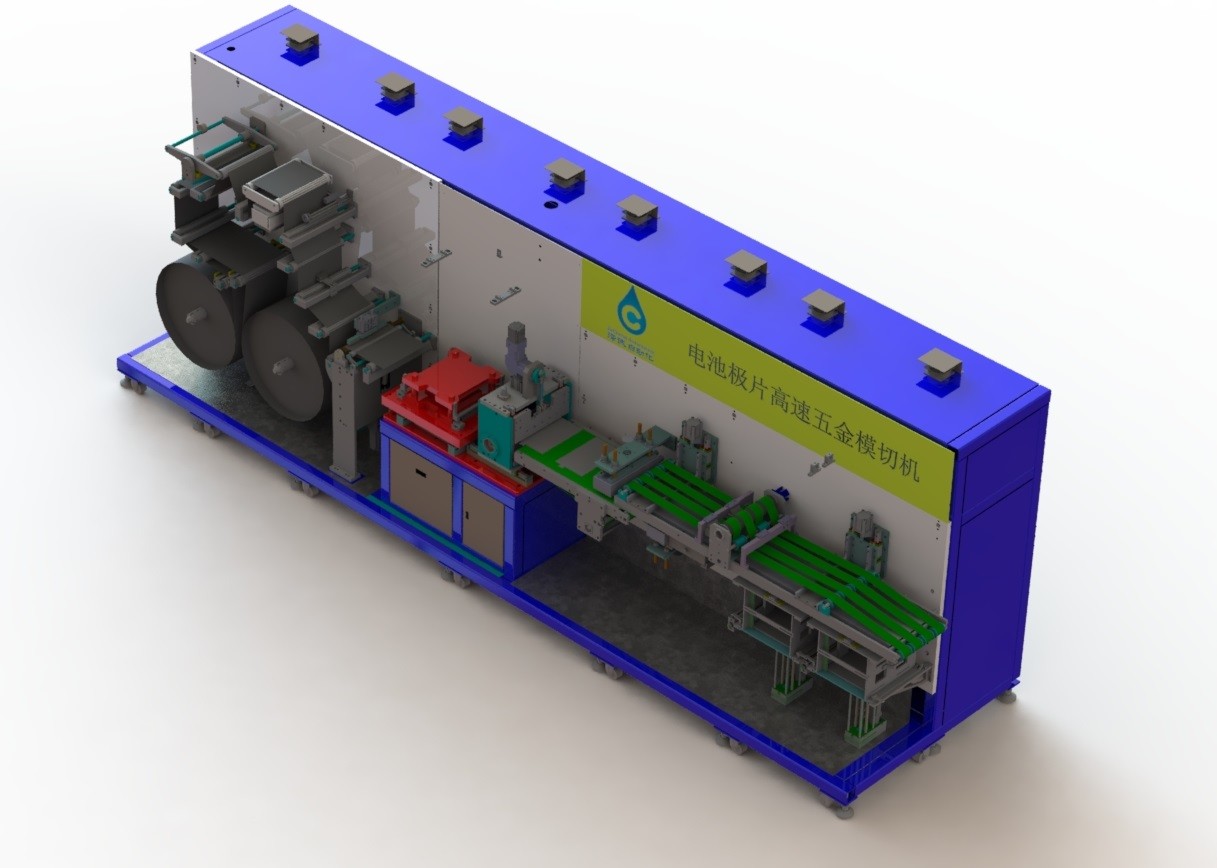

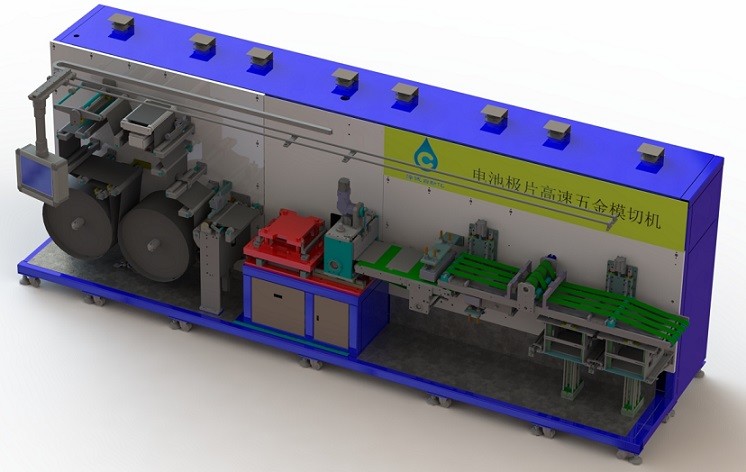

यह उपकरण लेमिनेशन प्रकार लिथियम आयन बैटरी पोल मेटल मोल्ड स्लाइसिंग प्रक्रिया को पूरा करता है, निरंतर कुंडल सामग्री को एक ही पोल में काटा जाता है। डिवाइस में कृत्रिम रोल पोल रोलिंग इन्फ्लैटेबल शाफ्ट स्थापित किया जाता है, डिवाइस स्वचालित रूप से वॉल्यूम डालता है, स्वचालित समायोजन पर ले जाने के लिए रोलिंग प्रक्रिया के तंत्र को सुधारता है, और तनाव नियंत्रण प्रणाली के माध्यम से पोल टुकड़े के तनाव को नियंत्रित करता है, सर्वो तंत्र को शीट मेटल डाई कटिंग स्टेशन पर ले जाया जाएगा, हार्डवेयर डाई बेहद कान और चाप कोण काटने वाला होगा, सिंगल पोल में शीट काटने के लिए काटने वाले चाकू के साथ काटने का स्थान टुकड़ा, फिर एकल पोल टुकड़े की धूल हटाने के लिए, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से, खराब उत्पाद को अपशिष्ट बॉक्स में गिरा दिया गया है, गैर-अनुरूप सामग्री को सामग्री एकत्र करने वाले बॉक्स में भेजा गया था।

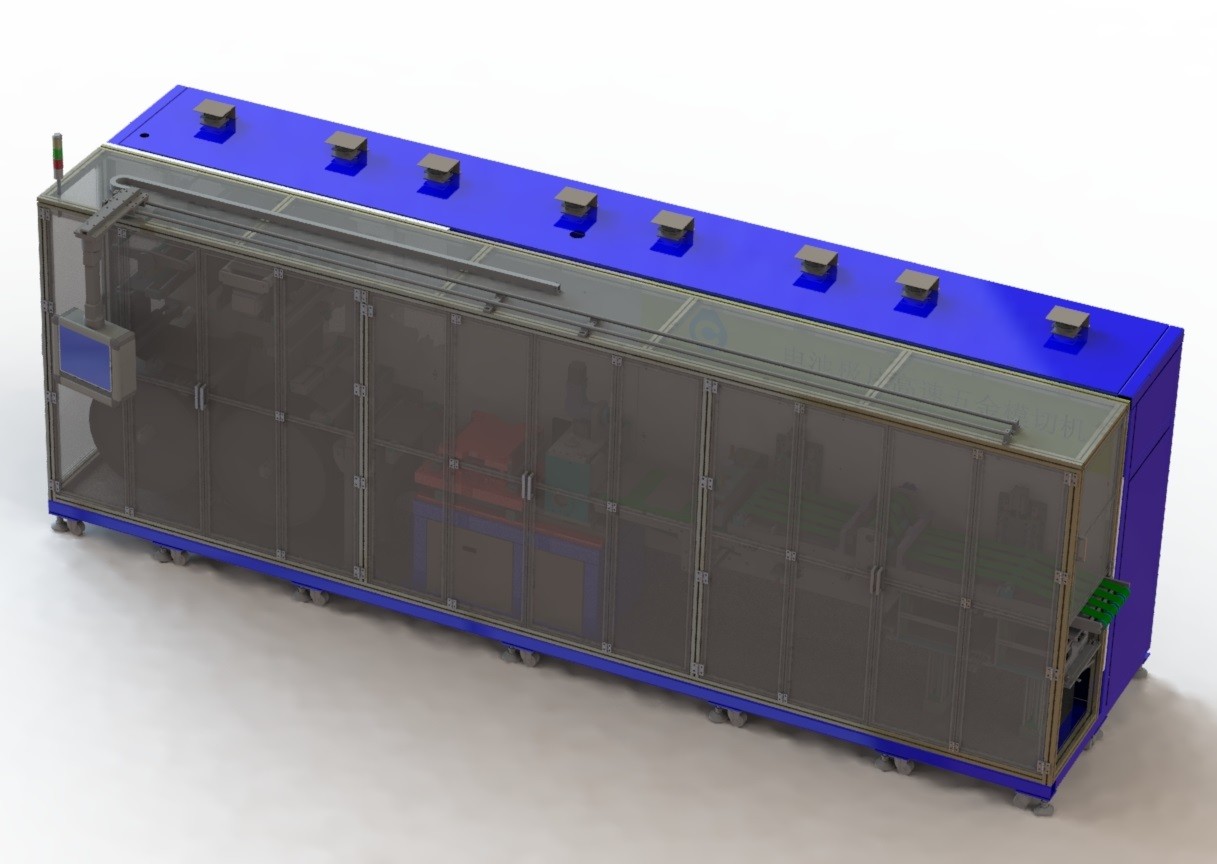

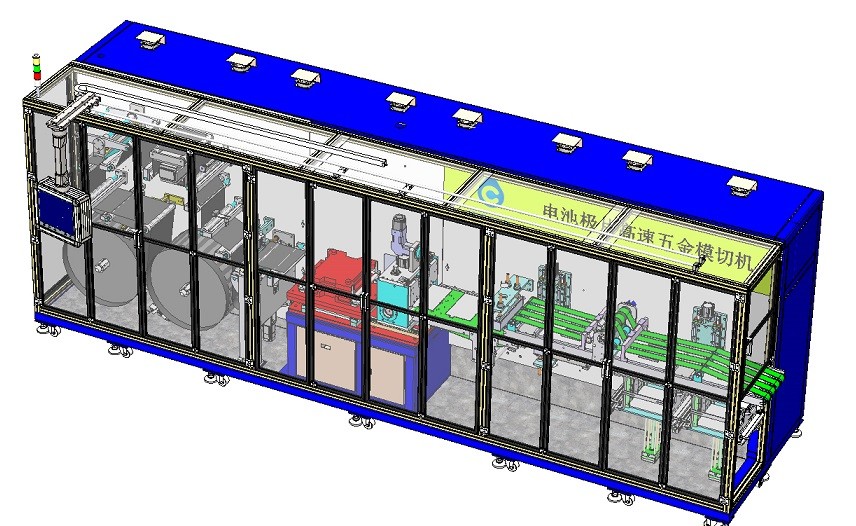

1.2 उपकरण के बाहरी आयाम: कुल आकार (मिमी): लंबाई * चौड़ाई * ऊंचाई 7500*1780*2395 (सुरक्षात्मक आवरण और वैक्यूम क्लीनर सहित) उपकरण का वजन: 6500KG
2, उपकरण अनुकूलन का दायरा और तकनीकी पैरामीटर
2.1 अनुकूली सामग्रियों की विशिष्टता इस प्रकार है:
|
विशेष विवरण वस्तु |
ZCCE01B-00 | ||
| सामग्री विशिष्टताएँ | खंभे का टुकड़ा | लंबाई(मिमी) | कुंडल |
| चौड़ाई/सहिष्णुता(मिमी) | 100~300/0.2 | ||
| मोटाई/सहिष्णुता (मिमी) | 0.05～0.25/0.005 | ||
| सबसे बड़ा व्यास (मिमी) | φ650 | ||
| भीतरी व्यास (मिमी) | φ152.4मिमी(6＂) | ||
| कुंडल का अधिकतम वजन | 250 किलो | ||
2.3 उपकरण के तकनीकी पैरामीटर और कार्य:
2.3.1 उपकरण तकनीकी पैरामीटर:
|
विनिर्देश वस्तु |
तकनीकी मापदंड |
| क्षमता | >180पीपीएम |
| पोल की चौड़ाई डब्ल्यू रेंज/परिशुद्धता | 80-250मिमी/±0.2मिमी |
| पोल की ऊंचाई एच रेंज/सटीकता | 100-280मिमी/±0.2मिमी |
| ध्रुवीय कान कंधे की चौड़ाई डीटी रेंज/सटीकता | 5-50मिमी/±0.25मिमी |
| ध्रुवीय कान की चौड़ाई Wt रेंज/सटीकता | 10-100मिमी/±0.2मिमी |
| ध्रुवीय कान की ऊंचाई एचटी रेंज/सटीकता | 10-30 मिमी/±0.5 मिमी (आने वाली सामग्री के आकार के अनुसार) |
| हार्डवेयर मोल्ड का कुल जीवन | >100000 घंटे |
| अनाज दर (केवल उपकरण के कारण विफलता) | ≥98% |
| योग्य दर (खराब आने वाली सामग्रियों को छोड़कर) | ≥99.5% |
4,उपकरण संचालन वातावरण
4.1.बिजली की आपूर्ति: तीन-चरण 380V; वोल्टेज में उतार-चढ़ाव ±10% से कम है; उपकरण की अधिकतम शक्ति 16kw है;
4.2.गैस आवश्यकताएँ: वायु स्रोत दबाव (संपीड़ित हवा) > 6 किग्रा/सेमी2, अधिकतम खपत 50एल/मिनट, सुखाने;
4.3.उपकरण का कुल वजन: 6500 किग्रा;
4.4.प्लांट फ़्लोर बेअरिंग: > 800 किग्रा/㎡;
4.5.परिवेश का तापमान: 20 ~ 35℃;
4.6.सापेक्ष आर्द्रता: 5 ~ 55% एचआर;
4.7.परिचालन पर्यावरण आवश्यकताएँ: पर्यावरणीय स्वच्छता 100,000 से कम नहीं होगी, और साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं होगी;
