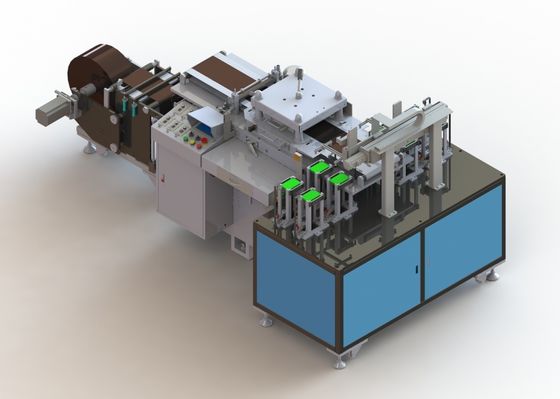

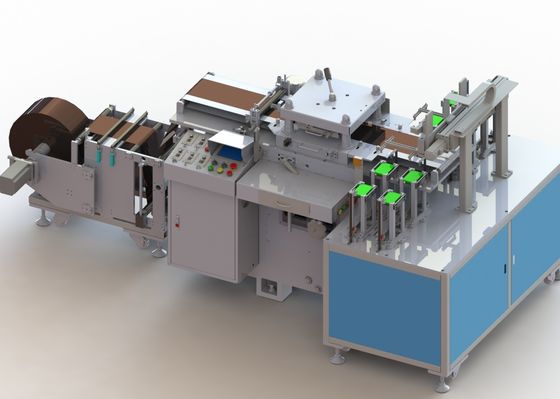

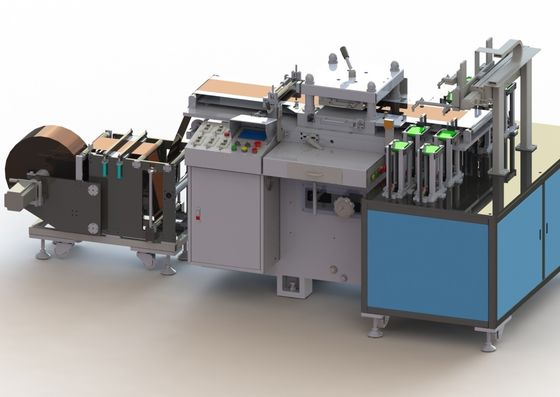

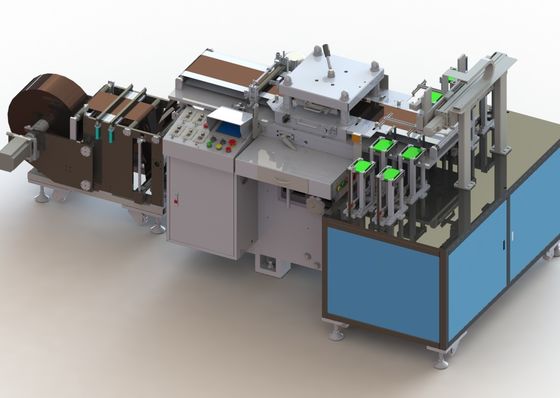

50 हर्ट्ज लिथियम बैटरी प्रोडक्शन लाइन लेजर डाई आटोमेटिक पोल कटिंग मशीन

50 हर्ट्ज लिथियम बैटरी उत्पादन लाइन लेजर स्वचालित ध्रुव मरो काटने की मशीन मरो

1,उपकरण कार्य

बैटरी पोल पीस पंचिंग फॉर्मिंग (कान) के लिए उपयुक्त डाई कटिंग मशीन का उपयोग पहले लेमिनेशन मशीन के लिए किया जाता है, त्वरित गति, कम गड़गड़ाहट और पाउडर, रोल फीड, फीड बॉक्स कलेक्टिंग प्लेट की घटना का नुकसान, काटने की मशीन में विशेष कॉइल है करेक्शन डिवाइस, कैशे डिवाइस, ड्राइविंग डिवाइस, ट्रैवल प्लेट रेक्टिफाइंग डिवाइस, कटिंग डिवाइस, रिसीव पोल पीस डिवाइस, वेस्ट डिवाइस।

2, उत्पादन प्रक्रिया की आवश्यकताएं:

उपकरण कार्य: लैमिनेटिंग मशीन की फ्रंट स्लीव प्रक्रिया के लिए उपयोग की जाने वाली बैटरी पोल शीट के बेल्ट लग बनाने के लिए उपयुक्त। लागू उत्पाद विनिर्देश:

2.1 आने वाली सामग्री की आवश्यकताएं: कॉइल सामग्री (पोल टुकड़े की चौड़ाई ≤325 मिमी, कॉइल सामग्री का अधिकतम बाहरी व्यास ≤600 मिमी); अधिकतम वजन 400 किलो, अंतराल कोटिंग या निरंतर कोटिंग।

2.2 उपयुक्त पोल स्लाइस की विशिष्टता: पोल स्लाइस का नमूना इस प्रकार है:

3. विशिष्ट आवश्यकताएं

3.1.प्रक्रिया कार्य: मैनुअल वाइंडिंग, स्वचालित अनइंडिंग, स्वचालित विचलन सुधार, तनाव नियंत्रण, सामग्री भंडारण और ड्राइंग, टूल डाई कटिंग, धूल हटाने और धूल संग्रह, किनारे सामग्री संग्रह, डिस्चार्जिंग प्लेटफॉर्म पर पोल शीट फीडिंग, मैनुअल संग्रह और परिवहन के बाद।

3.2.यह गैप कोटिंग और निरंतर कोटिंग के लिए उपयुक्त है।सकारात्मक और नकारात्मक इलेक्ट्रोड प्लेटों का उपयोग दोनों के लिए किया जाता है। अधिकतम वजन 400 किग्रा;

3.3.रील: 3 इंच या 76 मिमी; लेजर रबर प्लेट डाई; स्वचालित गिनती समारोह (ऑपरेशन स्क्रीन डिस्प्ले)।

3.4.समायोज्य दबाव के साथ मरने को काटते समय बफर सेटिंग होती है;

3.5.कटर डाई के सकारात्मक और नकारात्मक इलेक्ट्रोड को 2 टुकड़ों (अलग से उद्धृत) के साथ मिलान किया जाना चाहिए।विशिष्ट डिजाइन का आकार निर्धारित किया जा सकता है जब डाई बनाई जाती है;

3.6.पोजिशनिंग सटीकता (स्वचालित निकासी मुआवजा): ± 0.15 मिमी; पोल शीट की डाई कटिंग सटीकता ± 0.2 मिमी है (पोल कान की ऊंचाई त्रुटि ± 0.3 मिमी है)।

3.7.पन्नी की आवश्यकताएं: अनुप्रस्थ गड़गड़ाहट <15 ° m, अनुदैर्ध्य गड़गड़ाहट <20 ° m (मोल्ड का एकल जीवन> 10,000 गुना है);

3.8.धूल हटाने की विधि संपर्क धूल हटाने के तरीकों जैसे ब्रश या ध्रुव के लिए धूल के माध्यमिक आसंजन के कारण माध्यमिक क्षति से बचने के लिए गैर-संपर्क इलेक्ट्रोस्टैटिक हटाने को गोद लेती है; नकारात्मक दबाव में वैक्यूम, उपकरण का अपना औद्योगिक वैक्यूम क्लीनर होता है, और हवा की सफाई निस्पंदन के बाद 100,000 है; धूल हटाने के बाद, इलेक्ट्रोड की सतह पर> 50 मीटर का कोई विदेशी निकाय नहीं था।

3.9.सुरक्षा सुरक्षा: उपकरण सुरक्षात्मक / डस्टप्रूफ उपकरणों से लैस होंगे, और सुरक्षा कवर को ऑपरेशन के दौरान बंद कर दिया जाएगा ताकि उपकरण के प्रत्येक स्टेशन में प्रवेश करने से रोका जा सके और ऑपरेशन की सुरक्षा हो; डाई कटिंग मशीन में आपातकालीन स्टॉप के साथ एक नियंत्रण प्रणाली है / विराम समारोह, मरने की जगह स्पष्ट चेतावनी चिह्न रखने के लिए, उंगलियों के बैंड को पोंछने या पहनने या सुरक्षा दुर्घटनाओं के उद्भव की प्रक्रिया में कर्मचारियों से बचने के लिए

3.10.नियंत्रण इकाई: मित्सुबिशी या ओमरोन पीएलसी को अपनाने, वेइलुन टच स्क्रीन सीएनसी मैन-मशीन इंटरफ़ेस, उपकरण के मुख्य कार्यों के पूर्ण सीएनसी संचालन का एहसास कर सकते हैं, प्रत्येक पैरामीटर स्वचालित रूप से समायोजित किया जाता है, और भंडारण, बूट प्रबंधन, असामान्य ऑपरेशन प्रॉम्प्ट को संसाधित कर सकता है, गलती अलार्म लैंप।

3.11.दक्षता: सकारात्मक और नकारात्मक चाकू मरने काटने की मशीन: 30 बार / मिनट छिद्रण; यदि उपरोक्त उपकरण स्थिर और विश्वसनीय आधार की गुणवत्ता में सुधार या सुनिश्चित कर सकते हैं, तो डिजाइन संगत लचीलापन / स्थिरता प्रतिस्थापन सुविधाजनक और तेज है, और लागत कम है, कर सकते हैं उत्पादन क्षमता को कम करने के लिए स्वीकार करें, कम गति वाली मशीन का उपयोग करें।

3.12.उपकरण चलने की दर: 97%

3.13.उत्पाद अनुकूलन दर: ≥99.5%

3.14 सीपीके: 1.33

3.15.उपकरण शोर: उपकरण शोर ≤75dB।

4, उपकरण तकनीकी पैरामीटर

5, साइट पर्यावरणीय आवश्यकताएं

परिवेश का तापमान: 0 ~ 40 ℃;

सापेक्षिक आर्द्रता: 20 ~ 90% आरएच;

बिजली की आपूर्ति: एकल चरण 220V, 50 हर्ट्ज; वोल्टेज उतार-चढ़ाव सीमा: ± 10%;

साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है।

संपीड़ित हवा: 5 ~ 6.5bar, दबाव में उतार-चढ़ाव सीमा: ± 10%;
