ऑटो स्टार्टर लिथियम बैटरी उत्पादन लाइन इलेक्ट्रिक कार बैटरी उत्पादन लाइन
ऑटो स्टार्टर बैटरी, कार पावर बैटरी, ऊर्जा भंडारण बैटरी, इलेक्ट्रिक कार बैटरी स्वचालित उत्पादन लाइन, स्वचालित उत्पादन उपकरण
I. लिथियम बैटरी उत्पादन लाइन:
1. एल्यूमीनियम बैटरी की स्वचालित उत्पादन लाइन
1.1.लिथियम आयन बैटरी उत्पादन के लिए पूर्ण उपकरणों की डिजाइन आवश्यकताएं
1.1.1 उत्पादन क्षमता आवश्यकताएँ:
|
नहीं। |
क्षमता की आवश्यकता (प्रति मिनट केवल) |
काम के घंटे/दिन |
| 1 | 6पीपीएम | 20 घंटे |
1.1.2पूरी लाइन पूरी तरह से स्वचालित उत्पादन है, और सभी स्टेशनों को मैनिपुलेटर की स्वचालित फीडिंग और अनलोडिंग का एहसास होता है।
1.1.3.विशेषताएं:
1.1.3.1 धूल मुक्त उत्पादन प्राप्त करने के लिए स्वचालित फीडिंग, स्वचालित वजन, लौह पाउडर का स्वचालित फ़िल्टरिंग, स्वचालित मिश्रण और मिश्रण।
1.1.3.2 कोटिंग पेस्ट स्वचालित खिला, स्वचालित कोटिंग, बेकिंग।
1.1.3.3.हार्डवेयर मोल्ड काटने और उच्च गति के साथ फाड़ना।
1.1.3.4 लेमिनेशन प्रक्रिया।
1.1.3.5, बैटरी सेल लेमिनेशन के बाद सभी प्रक्रियाओं में स्वचालित रूप से पूरा हो जाता है, और सभी प्रक्रियाओं में उपकरण का अपना पता लगाने का कार्य होता है, जो पावर बैटरी उत्पाद लाइन की गुणवत्ता नियंत्रण समस्याओं को प्रभावी ढंग से हल करता है।डेटा विश्लेषण के कार्य के साथ, डेटाबेस का प्रारूप खरीदार के केंद्रीय नियंत्रण प्रणाली की आवश्यकताओं के अनुरूप है।पूरी उत्पादन प्रक्रिया के दौरान, इलेक्ट्रोड और सेल को मैन्युअल रूप से नहीं छुआ जाता है।
1.1.3.6 प्रत्येक एकल मशीन एक स्वतंत्र पीएलसी और टच स्क्रीन से सुसज्जित है।पूरी उत्पादन लाइन को एक मशीन द्वारा संचालित किया जा सकता है या पूरी लाइन को स्वचालित रूप से उत्पादित किया जा सकता है।इलेक्ट्रिक सेल का पता लगाने के बाद सिंगल मशीन चलना शुरू हो जाएगी, और डिटेक्शन सेंसर के रद्द होने के बाद सिंगल मशीन नहीं चलेगी।
1.1.3.7 फ्लैट बेल्ट ट्रांसमिशन के कारण होने वाले घर्षण प्रदूषण से प्रभावी ढंग से बचने के लिए बैटरी परिवहन के लिए ग्रिपर कैरियर को अपनाया जाता है।
1.1.3.8, मॉडल को बदलना आसान है, स्थिरता वाहक को आवश्यकता के अनुसार समायोजित किया जा सकता है, लागत बचा सकता है।
1.2 उत्पादन प्रणाली निम्नलिखित सामग्री विनिर्देशों को पूरा करती है:
|
नमूना |
डब्ल्यू चौड़ाई (मिमी) |
एल ऊंचाई (मिमी) ध्रुव स्तंभ |
एच मोटाई (मिमी) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | 22 |

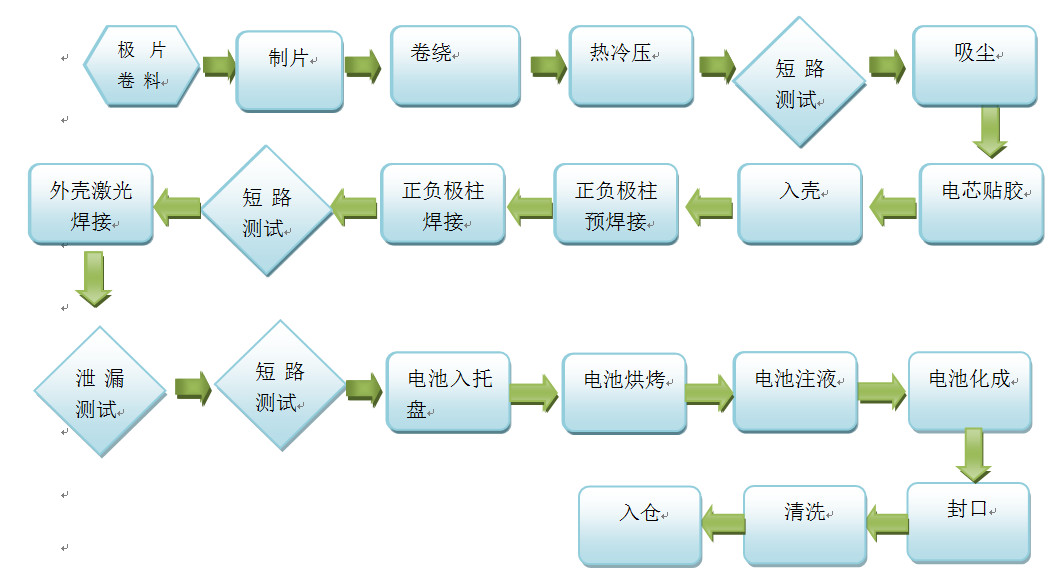

1.3 डिवाइस कॉन्फ़िगरेशन:
| नहीं। |
प्रक्रिया का नाम |
यन्त्र का नाम |
दक्षता |
मात्रा |
| 1 |
खिलाना |
पूरी तरह से स्वचालित खिला मशीन |
2 | |
| 2 |
हलचल |
वैक्यूम मिक्सर |
300 L | 2 |
| 3 |
परत |
लेपन मशीन |
15मी/मिनट | 2 |
| 4 |
रोलर दबाव |
उच्च परिशुद्धता रोलर प्रेस |
15मी/मिनट | 2 |
| 5 |
लेख अंक |
काटने की मशीन |
अधिकतम 50 मीटर / मिनट | 2 |
| 6 |
उत्पादन |
काटने की मशीन मरो |
100 | 2 |
| 7 |
टुकड़े टुकड़े |
स्वचालित लैमिनेटिंग मशीन |
0.5 एस / टुकड़ा |
6 |
| 8 |
प्रीवेल्ड |
सेल पोल कान प्री-वेल्डर |
5 | 1 |
| 9 |
कवर प्लेट वेल्डिंग |
कवर प्लेट वेल्डिंग मशीन |
5 | 1 |
| 10 |
खोल में |
स्वचालित खोल फीडर |
5 | 1 |
| 1 1 |
परिवहन |
डबल स्पीड चेन कन्वेयर बेल्ट |
2 | |
| 12 |
बैटरी हैंडलिंग |
सेल वाहक |
8 | |
| 13 |
ब्लिस्टर ट्रे |
ब्लिस्टर ट्रे |
400 | |
| 14 |
मिश्र धातु प्लेट |
स्वचालित कैप क्लोजिंग मशीन |
5 | 1 |
| 15 |
एक्स - रे डिटेक्शन |
एक्स - रे परीक्षण मशीन |
5 | 1 |
| 16 |
लेजर वेल्डिंग |
लेजर वेल्डिंग मशीन |
5 | 1 |
| 17 |
रिसाव का पता लगाने |
पूरी तरह से स्वचालित हीलियम मास स्पेक्ट्रोमीटर |
2 | 3 |
| 18 |
सेंकना |
ओवन |
||
| 19 |
नोट तरल |
पूरी तरह से स्वचालित तरल इंजेक्शन मशीन |
2 | 3 |
| 20 |
टहनी |
स्वचालित श्रेष्ठ मशीन |
5 | 1 |
| 21 |
खड़ा होने दो |
5 | 1 | |
| 22 |
नाखून |
स्वचालित नाखून निकालने वाला |
5 | 1 |
| 23 |
में |
एक टैंक में |
||
| 24 |
सीलिंग |
लेजर सीलिंग मशीन |
||
| 25 |
रिसाव का पता लगाने |
पूरी तरह से स्वचालित हीलियम मास स्पेक्ट्रोमीटर |
2 | 3 |
| 26 |
सफाई |
स्वचालित सफाई मशीन |
5 | 1 |
| 27 |
खोज |
पूरी तरह से स्वचालित परीक्षण मशीन |
5 | 1 |
| 28 |
लेपित |
पूरी तरह से स्वचालित कोटिंग मशीन |
5 | 1 |
| 29 |
पीवीसी स्लाइस पेस्ट करें
|
पूरी तरह से स्वचालित इन्सुलेशन लैमिनेटिंग मशीन |
5 | 1 |
| 30 |
बैटरी स्थानांतरण |
बैटरी ट्रांसफर मैनिपुलेटर |
5 | 1 |
| 31 |
बैटरी स्थानांतरण |
फीडिंग मैनिपुलेटर |
5 | 2 |
| 32 |
बैटरी स्थानांतरण |
कन्वेयर बेल्ट |
5 | 3 |
2, उत्पाद
