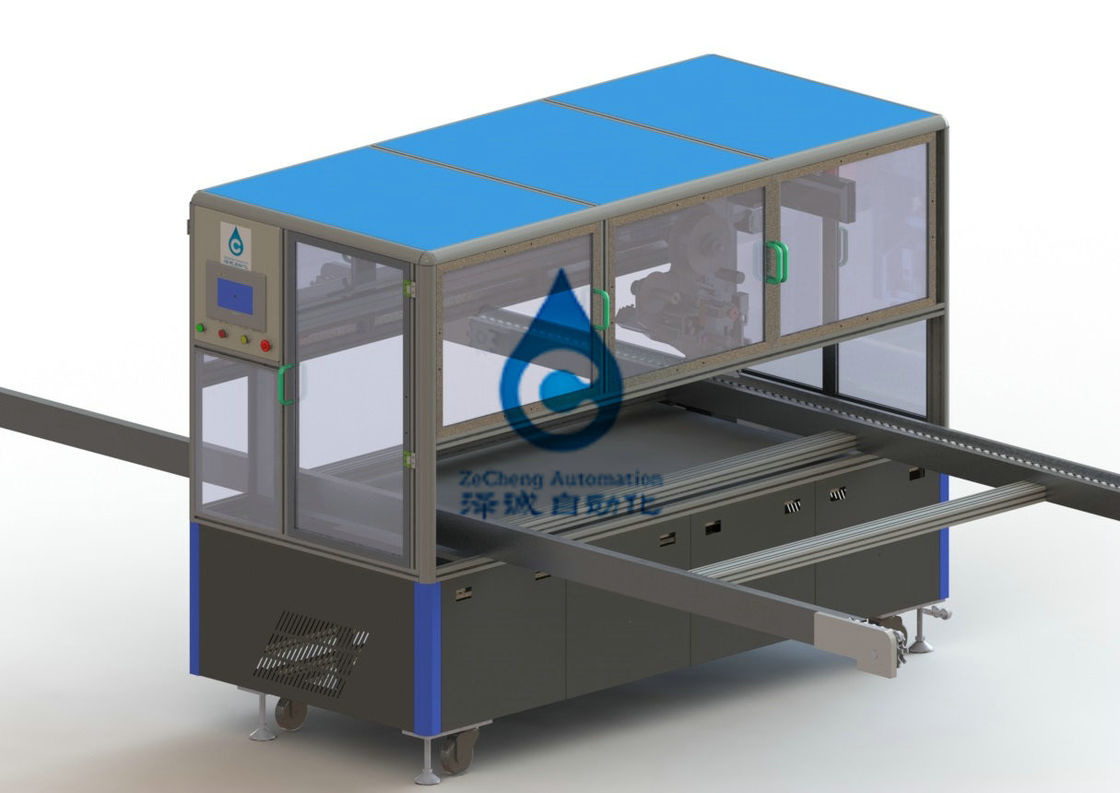

तरल इंजेक्शन मशीनबैटरी मॉड्यूल स्वचालित टेपिंग मशीन
1. उपकरण परिचय
1.1.यह उपकरण विशेष रूप से स्क्वायर मॉड्यूल बसबार शीट की वेल्डिंग के पूरा होने के बाद टेपिंग प्रक्रिया के लिए डिज़ाइन किया गया है।इसमें स्वचालित काटने और स्वचालित टेपिंग के कार्य हैं, और अलग पेपर के साथ टेपिंग के लिए उपयुक्त है।
2. डिवाइस के कार्य और पैरामीटर:
2.1.उपयुक्त मॉड्यूल का आकार इस प्रकार है:
| मद | टी3 | |||
| बर्स्ट मोड | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| मरने की लंबाई * चौड़ाई * ऊंचाई (मिमी) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| मॉड्यूल वजन | 86 | 95 | 95 | 86 |
| मॉड्यूल के तल पर समतलता | 0.8 मिमी | 0.8 मिमी | 0.8 मिमी | 0.8 मिमी |
2.2 उपकरण के मुख्य कार्य
1) उपकरण में नॉन-स्टॉप ईंधन भरने का एहसास करने के लिए सामग्री की पहचान और ईंधन भरने वाले अनुस्मारक का कार्य होगा; यदि मशीन बंद हो जाती है, तो इसे एक बार ≥4h के लिए रोक दिया जाएगा, और प्रत्येक स्टॉप का डाउनटाइम ≤ 5min होगा।
2) फिल्म ड्राइंग प्रक्रिया में तनाव बल नियंत्रण उपायों को अपनाया जाना चाहिए ताकि यह सुनिश्चित हो सके कि फिल्म पूरी फीडिंग प्रक्रिया और फिल्म काटने की प्रक्रिया के दौरान इस आधार पर तनावपूर्ण है कि फिल्म टूटी नहीं है।तनाव बल को समायोजित किया जा सकता है, और विनिर्देश सेट होने के बाद तनाव बल स्थिर रहता है।
3) रिवाइंडिंग तंत्र ढीले कागज की वसूली के लिए कसने के लिए शक्ति प्रदान करता है, और ढीले कागज ≥200m प्राप्त कर सकता है;
4) अनइंडिंग रील को मुख्य शक्ति प्रदान करने की आवश्यकता होती है, इसमें रिवाइंड फ़ंक्शन होता है, और इसे इस तरह से तय किया जाता है जो सुरक्षा को ध्यान में रखता है।फिटिंग रील व्यास 100-450 मिमी है, और प्रभावी भार ≤20kg;
5) फिल्म लागू होने पर रोलिंग दबाव 0.1 एमपीए होता है; फिल्म चिपकने की प्रक्रिया में, फिल्म पर कोई क्षति या खरोंच का निशान नहीं होता है;
6) काटने के तंत्र उपकरण में जीवन प्रबंधन का कार्य होता है, ब्लेड जीवन चयन की आवश्यकता ≥10w बार होती है, काटने के समय की संख्या विनिर्देश निर्धारित कर सकती है, समाप्ति अलार्म उपकरण परिवर्तन का संकेत देता है;
7) टेप की चौड़ाई 60-80 मिमी।
2.3.उपकरण तकनीकी पैरामीटर
| मद | ZPCD05C | |
|
तकनीकी पैमाने
|
की दक्षता | 40Sटेप के 2 स्ट्रिप्स लागू करें |
| कुल शक्ति (किलोवाट) | 3KW | |
| सामान्य परिचालन शक्ति (किलोवाट) | 2.75 किलोवाट | |
| अन्य ऊर्जा मीडिया | शुष्क संपीड़ित वायु स्रोत | |
| वजन | 800 किलो | |
| उपकरण का आकार | W1200mmXL2300mmXH1900mm | |
4.4.1.वोल्टेज AC220V, सिंगल फेज; वोल्टेज में उतार-चढ़ाव ± 10% से कम है।
4.1.2.आवृत्ति 50 हर्ट्ज।
4.2.एयर
4.2.1.दबाव 0.4 ~ 0.45mpa।
4.2.210L / मिनट का प्रवाह।
5.पर्यावरण की स्थिति
डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
5.1 परिवेश का तापमान: 5-35℃
5.2 आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
5.3 यह नमक गैस, जहरीली गैस और संक्षारक गैस से मुक्त होगा।
5.4 धूल में कोई प्रवाहकीय धूल नहीं होगी।
5.5 चुंबकीय सीमा डिवाइस की चुंबकीय सीमा को प्रभावित नहीं करेगी
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
