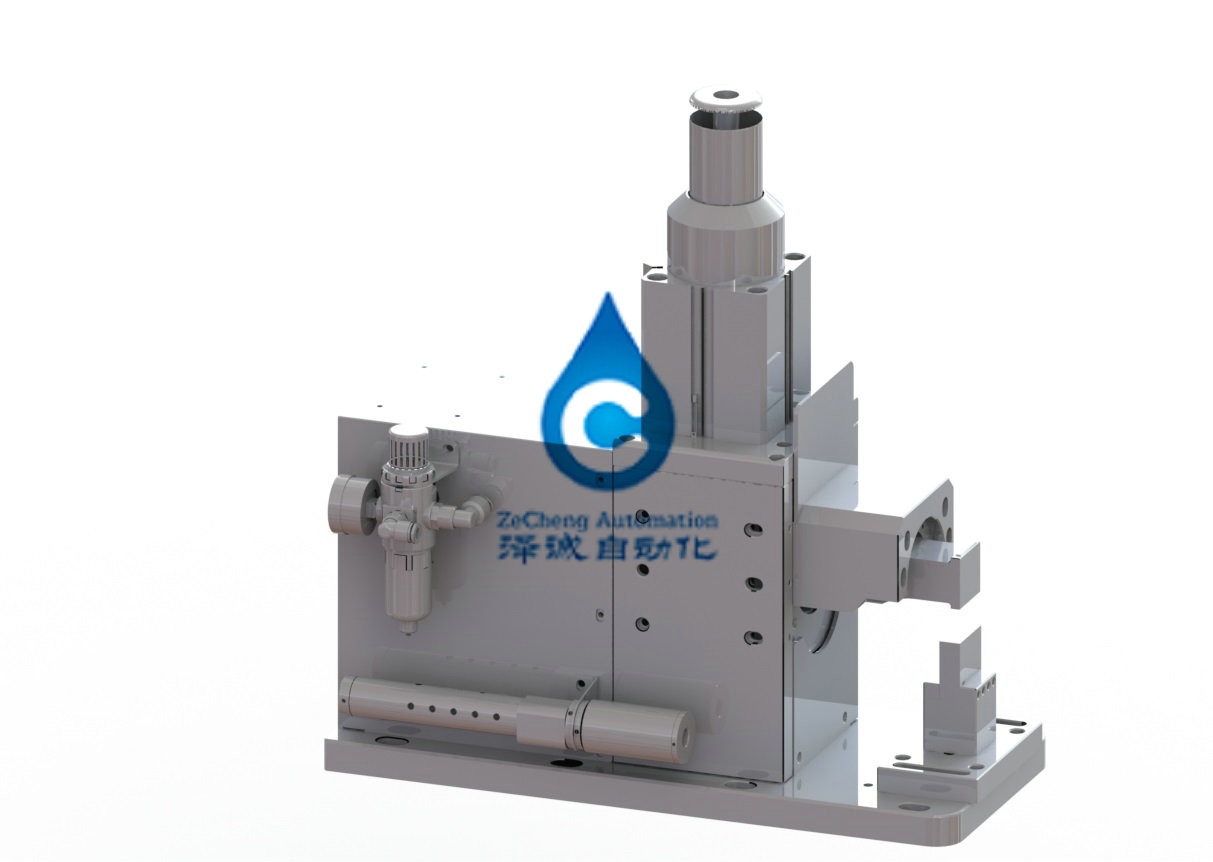

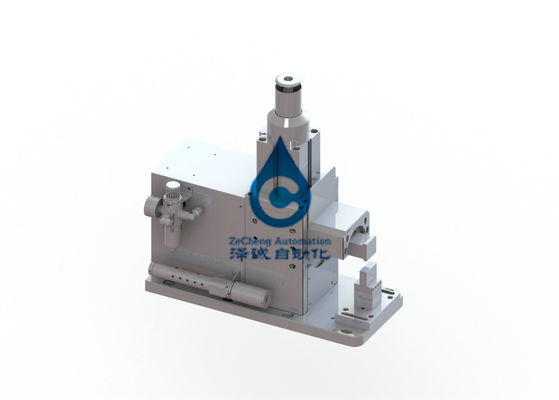

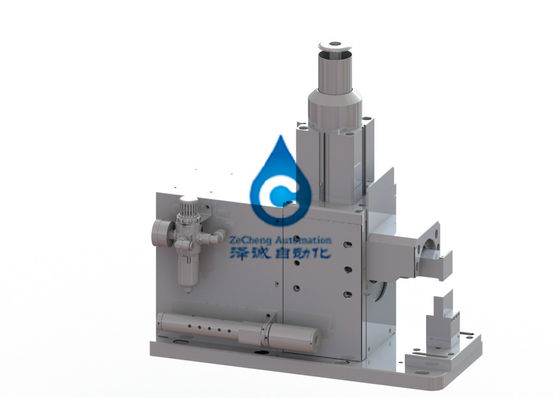

तरल इंजेक्शन मशीन लाइन 5.5kw प्रयोगशाला अल्ट्रासोनिक स्पॉट वेल्डर
उपयोग करने के लिए सुविधाजनक होने के लिए, पीएलसी का उपयोग समूह नियंत्रण के लिए एक कार्यक्रम के रूप में किया जाता है, और विभिन्न मॉडलों के 0-99 समूहों के वेल्डिंग मापदंडों को क्रमशः संग्रहीत किया जाता है, और डियाओ के संबंधित समूह को चलाया जा सकता है।
नोट: उपयुक्त मापदंडों को समायोजित करें, चलाने के लिए "ओके" कुंजी दबाएं।यदि किसी समूह का वेल्डिंग प्रभाव अच्छा नहीं है, तो अन्य मापदंडों को प्रभावित किए बिना मापदंडों को अलग से संशोधित किया जा सकता है।उत्पादन प्रक्रिया में बदलते मॉडल के थकाऊ संचालन को दूर करने के लिए, प्रत्येक मॉडल के मापदंडों को सफल उत्पाद डिबगिंग और संरेखण वेल्डिंग के बाद संग्रहीत किया जा सकता है।एक निश्चित उत्पाद को वेल्डिंग करते समय, संबंधित मापदंडों को बुलाया जा सकता है और चलाया जा सकता है।
उच्च तापमान प्रतिरोध, कोई वेल्डिंग सामान नहीं।
अल्ट्रासोनिक धातु वेल्डिंग एक कुशल वेल्डिंग विधि है,
2. संरचना और कार्य सिद्धांत

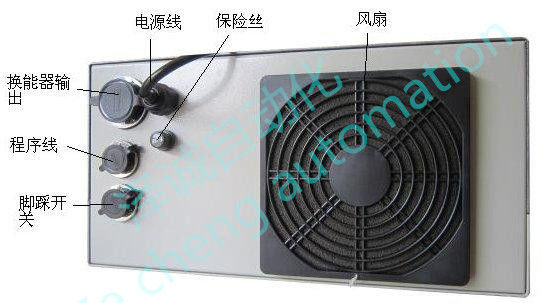

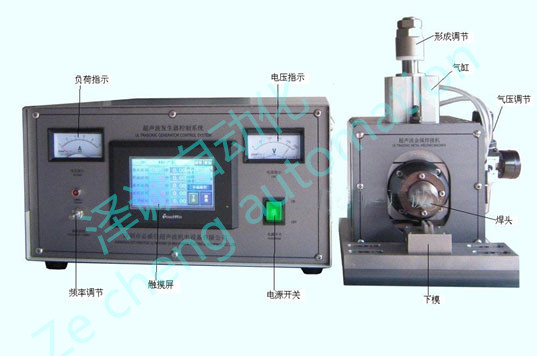

मशीन में पांच भाग होते हैं: इलेक्ट्रिक सिस्टम, न्यूमेटिक सिस्टम, एनर्जी चेंजिंग सिस्टम, पावर सिस्टम और फ्रेम।
मशीन काम करने का सिद्धांत है: पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर, उच्च रूपांतरण दक्षता, स्थिर प्रदर्शन के साथ अल्ट्रासोनिक का उत्पादन करने के लिए, धातु भागों की उच्च आवृत्ति कंपन वेल्डिंग गर्म वेल्डिंग, धातु वर्कपीस सतह और एक दूसरे के खिलाफ आंतरिक आणविक रगड़ को लागू करने की तैयारी के माध्यम से, संपर्क बनाना तापमान के दो घटक तेजी से बढ़ते हैं, क्योंकि तापमान और स्पर्श धातु के आंतरिक आणविक परिवर्तन के लिए पर्याप्त रूप से साफ होता है, दो वेल्ड के बीच संपर्क सतह एक पिघलने वाली परत का उत्पादन करती है, और कंपन बंद हो जाता है, होल्डिंग समय में, गर्मी को अवशोषित करने के लिए वेल्डिंग सिर , वेल्ड कूलिंग में तेजी लाएं, एक समान बनाने के लिए वेल्डिंग करें
3. तकनीकी पैरामीटर
3.1 आपूर्ति वोल्टेज: बिजली आवृत्ति एसी 220V (+ 5% -10%), 50/60 हर्ट्ज
3.2 वायुदाब: वायु स्रोत 0.6mpa . से अधिक
3.3 अधिकतम आउटपुट पावर: 800W
3.4 पावर विनियमन रेंज: 55%-85%
3.5 ध्वनि आउटपुट आवृत्ति: 40kHz
3.6 वेल्डिंग हेड का प्रभावी वर्किंग स्ट्रोक: 20mm
3.7 ट्रांसड्यूसर की स्पष्ट शक्ति: 800W
3.8 प्रीलोडिंग समय: 0.01 -- 9.99s समायोज्य
3.9 वेल्डिंग समय: 0.01 - 9.99s समायोज्य
3.10 इलाज का समय: 0.01 - 9.99s समायोज्य
4. अल्ट्रासोनिक धातु स्पॉट वेल्डर के मॉडल और विनिर्देश की तुलना तालिका:
|
नमूना पैरामीटर |
ZC-UWL11A |
| रेटेड पावर (डब्ल्यू) | 800 | 1000 | 3000 | 1000 |
| ऑपरेटिंग आवृत्ति (केएचजेड) | 40 | 20 | 20 | 20 |
| बिजली की आपूर्ति (वी) | 220 | 220 | 220 | 220 |
| वेल्डिंग समय (एस) | 0~9.99 | 0~9.99 | 0~9.99 | 0~9.99 |
| वेल्डिंग सामग्री (एमएम) |
0.05 ~ 0.1 तांबे की पन्नी 0.05 ~ 0.25 एल्यूमीनियम पन्नी 0.05 ~ 0.2 एल्यूमीनियम निकल बेल्ट |
0.05 ~ 0.2 तांबे की पन्नी 0.1 ~ 0.3 एल्यूमीनियम पन्नी 0.05 ~ 0.2 निकल टुकड़ा |
0.1 ~ 0.4 तांबे की पन्नी 0.1 ~ 0.6 एल्यूमीनियम पन्नी 0.1 ~ 0.3 निकल टुकड़ा 0.1 ~ 0.6 स्टेनलेस स्टील शीट |
0.05 ~ 0.2 तांबे की पन्नी 0.1 ~ 0.3 एल्यूमीनियम पन्नी 0.05 ~ 0.2 निकल टुकड़ा |
| दबाव (एमपीए) | 0.3 ~ 0.5 | 0.3 ~ 0.5 | 0.35 ~ 0.6 | 0.3 ~ 0.5 |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
